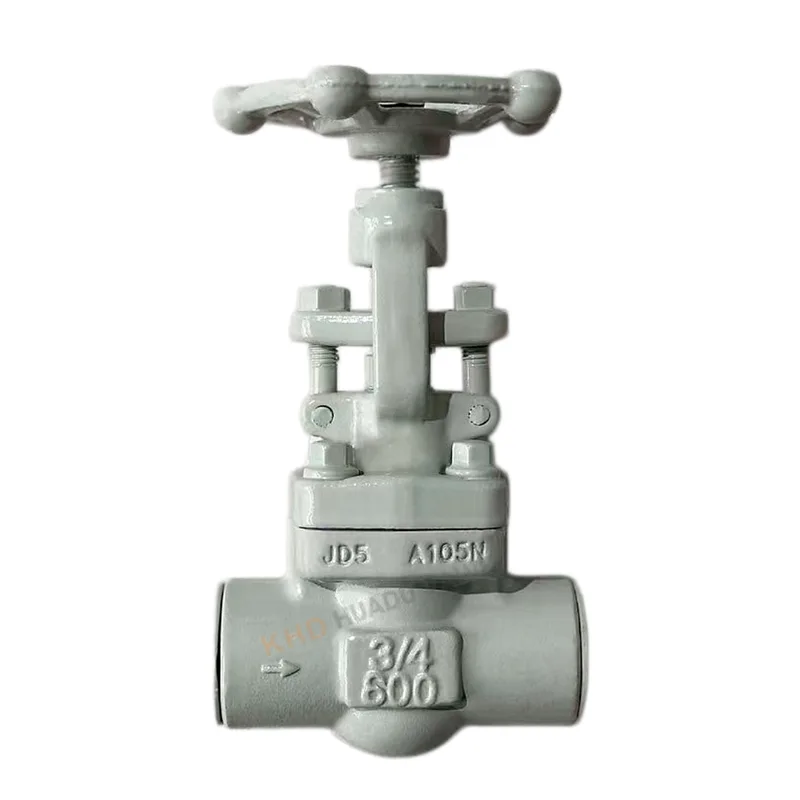

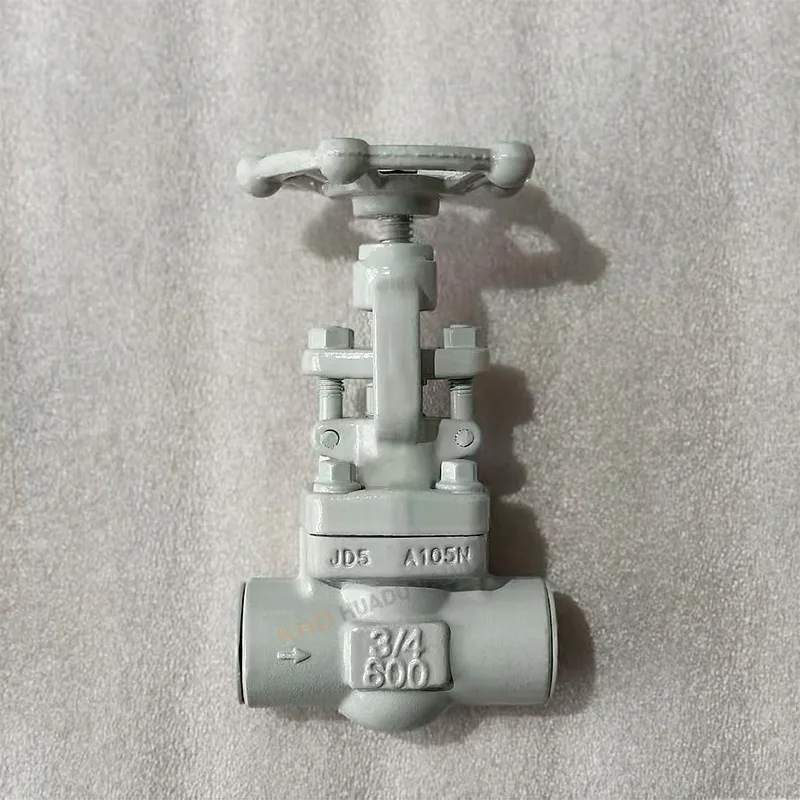

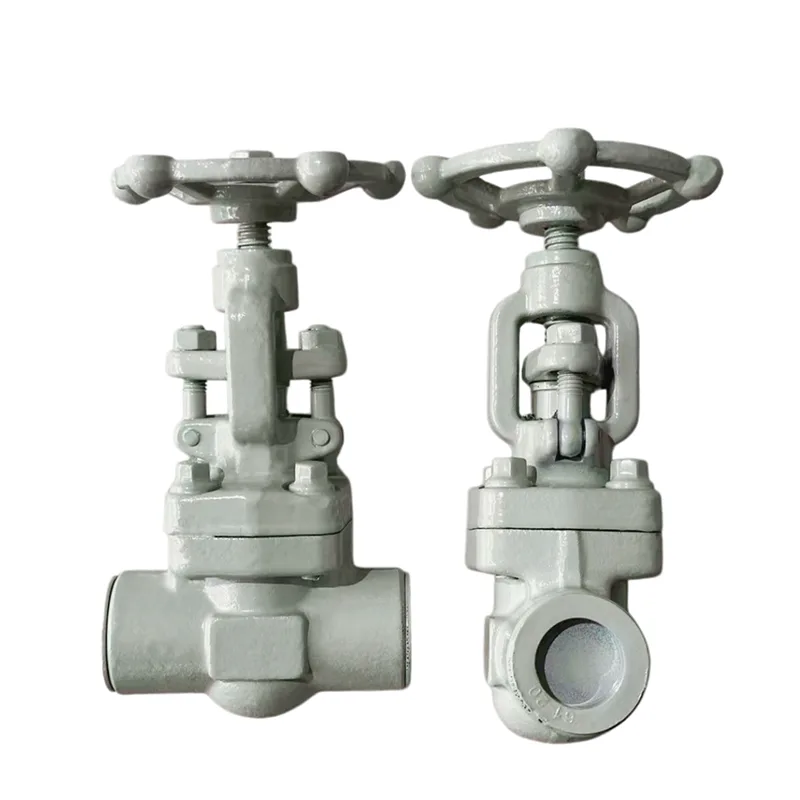

Valvola a saracinesca forgiata con presa saldata

La valvola a saracinesca forgiata con presa saldata è una valvola industriale ad alta pressione progettata per l'intercettazione della tubazione e il controllo del flusso. Prodotto da Huadu Valve Group, utilizza acciaio al carbonio forgiato A105N ed è adatto per condizioni di lavoro di Classe 600. È ampiamente utilizzato nei sistemi petroliferi, chimici, energetici e a vapore ad alta pressione dove la sicurezza e le prestazioni di tenuta sono fondamentali. La valvola a saracinesca forgiata con saldatura a tasca garantisce un funzionamento stabile e una lunga durata in ambienti industriali esigenti.

Materie prime e vantaggi strutturali

Corpo in acciaio forgiato di alta qualità

La saracinesca forgiata con tasca saldata è realizzata in acciaio al carbonio forgiato A105N, garantendo:

Elevata resistenza e densità

Eccellente resistenza agli urti

Nessun difetto di fusione come pori o fori di sabbia

Ispezione rigorosa dei materiali

Ogni lotto di materie prime viene testato mediante analisi spettrale per garantire:

Composizione chimica accurata

Nessun materiale riciclato o scadente

Prestazioni meccaniche stabili

Vantaggi della connessione con saldatura a tasca

Il tipo di collegamento della valvola a saracinesca forgiata con presa saldata fornisce:

Forti prestazioni di tenuta

Migliore resistenza alle alte pressioni rispetto alle flange

Rischio di perdite ridotto nel sistema critico

Specifiche tecniche

Parametri standard

Dimensioni: DN15–DN50 (stock normale)

Valutazione della pressione: Classe 300 / Classe 600

Materiale: acciaio al carbonio forgiato A105N

Tipo: Saracinesca forgiata con presa saldata

Intervallo di temperatura: da -29°C a 570°C

Processo di produzione

La saracinesca forgiata con bicchiere saldato è prodotta tramite:

Forgiatura integrale

Trattamento termico (processo di normalizzazione)

Lavorazioni CNC di precisione

Caratteristiche prestazionali

Precisione della superficie di tenuta a livello di micron

Prestazioni di tenuta a perdite zero

Funzionamento regolare senza inceppamenti

Adatto per sistemi a vapore ad alta temperatura

Aree di applicazione

Industria petrolifera e del gas

La valvola a saracinesca forgiata con presa saldata è ampiamente utilizzata in:

Condotte di raffineria

Sistemi di trasmissione dell'olio

Impianti di gas naturale

Industria chimica

Condotte chimiche ad alta pressione

Sistemi di controllo dei fluidi corrosivi

Sistemi di ingresso/uscita del reattore

Industria energetica

Condutture del vapore

Sistemi di energia termica

Condutture della condensa

Uso industriale generale

Condotte ad alta pressione di piccolo diametro

Sistemi di isolamento delle apparecchiature

Applicazioni di arresto di sicurezza

Attributi chiave

Domande frequenti

Che cos'è una connessione con presa a saldare?

Una connessione con saldatura a bicchiere è un metodo di giunzione di tubi in cui il tubo viene inserito in un bicchiere incassato e quindi saldato attorno all'esterno. È comunemente usato in sistemi ad alta pressione e di piccolo diametro.

Nel caso di una valvola a saracinesca forgiata con tasca saldata, il tubo viene inserito nella presa dell'estremità della valvola e saldato per formare un giunto robusto e resistente alle perdite.

Caratteristiche principali della connessione con presa a saldare

Elevata robustezza e resistenza alla pressione

Eccellenti prestazioni di tenuta

Adatto per piccole tubazioni DN15–DN50

Rischio ridotto di perdite rispetto ai giunti filettati

Comune nei sistemi di petrolio, gas e vapore

Le valvole a tasca a saldare devono essere smontate prima della saldatura?

Sì, assolutamente. Prima di installare una saracinesca forgiata con bicchiere saldato, la valvola NON deve essere parzialmente assemblata durante la saldatura.

Pratica di installazione corretta:

Se possibile, rimuovere i componenti interni (o assicurarsi che la valvola sia completamente aperta)

Inserire completamente il tubo nella presa

Mantenere un piccolo spazio di dilatazione (~1,5–2 mm)

Eseguire la saldatura solo sul giunto esterno

Lasciare raffreddare prima di azionare la valvola

Note importanti:

Evitare il surriscaldamento del corpo valvola

Evitare che scorie di saldatura entrino nella cavità della valvola

Assicurarsi del corretto allineamento prima della saldatura

Una saldatura non corretta può danneggiare le superfici di tenuta e ridurre la durata della valvola.

Qual è la differenza tra OS&Y e cofano imbullonato?

Si tratta di due diversi progetti strutturali utilizzati nelle valvole a saracinesca.

OS&Y (vite esterna e giogo)

La filettatura dello stelo è esterna al corpo della valvola

Il movimento visibile dello stelo indica lo stato di apertura/chiusura

Manutenzione e monitoraggio del funzionamento più semplici

Comune nella protezione antincendio e negli impianti industriali

Cofano imbullonato

Il coperchio è collegato al corpo valvola tramite bulloni

Design dello stelo interno (non visibile esternamente)

Struttura compatta

Ampiamente usato in applicazioni industriali generali

Confronto semplice:

OS&Y = visibilità esterna + facile monitoraggio del funzionamento

Cofano imbullonato = struttura compatta + economica

Entrambi i tipi possono essere applicati in una valvola a saracinesca forgiata con tasca saldata a seconda dei requisiti del progetto.
