Cosa rende le valvole a globo essenziali per commutazioni frequenti e regolazioni del flusso?

All'interno di un impianto di lavorazione chimica, un circuito di controllo della temperatura del vapore esegue un ciclo decine di volte al giorno. L'operatore regola la valvola, la temperatura si stabilizza e il ciclo si ripete. A prima vista, sembra una routine, finché una valvola non si guasta dopo sei mesi di servizio, costringendo a una costosa chiusura dell’impianto. La causa principale? Una valvola a saracinesca è stata installata dove avalvola a globoavrebbe dovuto essere. Le valvole a saracinesca, sebbene eccellenti per l'isolamento, non sono progettate per strozzature frequenti. La modulazione ripetuta usura le superfici di tenuta in modo non uniforme, causando perdite ed eventuali guasti. Questo è il tipo di errore che può essere evitato comprendendo i punti di forza fondamentali dei diversi design delle valvole.

Le valvole a globo si sono guadagnate la reputazione di cavallo di battaglia del controllo del flusso. Sono progettati specificatamente per applicazioni che richiedono un funzionamento frequente e una regolazione precisa del flusso. Il segreto sta nel loro design distintivo: un disco che si muove perpendicolarmente al percorso del flusso, una sede che fornisce una tenuta ermetica e un percorso del flusso che crea una caduta di pressione ideale per la strozzatura. A differenza delle valvole a saracinesca, progettate per essere completamente aperte o completamente chiuse, le valvole a globo sono costruite per modulare. Offrono eccellenti caratteristiche di tenuta, un'ampia gamma di capacità di controllo del flusso e la capacità di resistere all'usura dovuta a cicli frequenti. Questo articolo esplorerà i principi di progettazione, le caratteristiche prestazionali e i criteri di selezione che rendono le valvole a globo indispensabili in settori che vanno dalla produzione di energia alla lavorazione petrolchimica.

Sommario

• 1. Cos'è una valvola a globo e come funziona?
• 2. Perché il design della valvola a globo favorisce il funzionamento frequente?
• 3. In che modo la valvola a globo ottiene una regolazione precisa del flusso?
• 4. Quali specifiche tecniche definiscono una valvola a globo di alta qualità?
• 5. Come si confronta la valvola a globo con altri tipi di valvole per la strozzatura?
• 6. Quali pratiche di manutenzione prolungano la durata utile della valvola a globo?
• 7. Domande frequenti (FAQ)
• 8. Conclusione

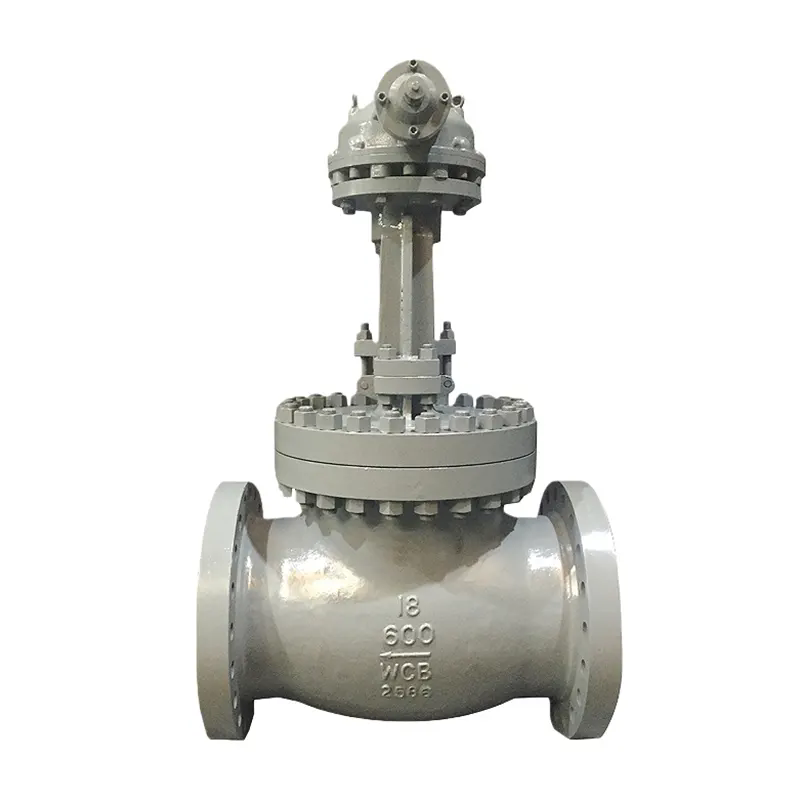

1. Cos'è una valvola a globo e come funziona?

Una valvola a globo è una valvola a movimento lineare utilizzata per avviare, arrestare e regolare il flusso in un sistema di tubazioni. Il suo nome deriva dalla forma sferica del suo corpo, che ospita i componenti interni. La caratteristica distintiva di una valvola a globo è il suo gruppo disco-sede, posizionato perpendicolarmente al percorso del flusso. Quando la valvola viene aperta, il disco si solleva e si allontana dalla sede, creando uno spazio attraverso il quale scorre il fluido. Quando è chiuso, il disco si inserisce saldamente contro la sede, creando una tenuta ermetica. Questo movimento perpendicolare è ciò che distingue una valvola a globo da una valvola a saracinesca, dove la saracinesca si muove parallelamente al flusso.

Per comprendere il funzionamento di una valvola a globo, immagina un rubinetto nella tua casa. Quando si gira la maniglia, una rondella di gomma si muove su e giù contro una sede di metallo, controllando il flusso dell'acqua. Questo è essenzialmente lo stesso principio. Una valvola a globo utilizza uno stelo filettato (o uno stelo non ascendente) per convertire il movimento rotatorio del volantino in movimento lineare. Quando si gira il volantino, lo stelo ruota, facendo muovere il disco verso l'alto o verso il basso. La posizione del disco determina la dimensione dell'apertura del flusso, che a sua volta determina la portata. Il fluido entra nel corpo della valvola, passa attraverso l'orifizio della sede ed esce dall'altro lato. Il cambiamento nella direzione del flusso (il fluido deve compiere una svolta di 90 gradi mentre passa) crea la caduta di pressione che rende le valvole a globo eccellenti per la strozzatura.

Il design di una valvola a globo non è un concetto unico e monolitico. Esistono diverse varianti, tra cui le valvole a globo con modello a T, modello a Y e ad angolo. Il modello a T è il più comune, con l'ingresso e l'uscita allineati in linea retta. Il modello a Y presenta uno stelo angolato di 45 gradi rispetto al percorso del flusso, offrendo una caduta di pressione inferiore e migliori caratteristiche di flusso. La valvola a globo ad angolo ha l'ingresso e l'uscita ad un angolo di 90 gradi, rendendola adatta per applicazioni in cui lo spazio è limitato o dove il flusso deve cambiare direzione.Huadu Valve Group Co., Ltd.produce una gamma completa di configurazioni di valvole a globo, consentendo agli ingegneri di selezionare il design ottimale per la loro applicazione specifica.

2. Perché il design della valvola a globo favorisce il funzionamento frequente?

Quando una valvola è sottoposta a un funzionamento frequente, la preoccupazione principale è l'usura. Ogni volta che la valvola viene aperta o chiusa, le superfici di tenuta entrano in contatto creando attrito. Nel tempo, questo attrito può erodere le superfici di tenuta, causando perdite. Il design di una valvola a globo è specificamente progettato per ridurre al minimo questa usura. La chiave della sua durata risiede nel modo in cui interagiscono il disco e la sede. In una valvola a globo, il disco è guidato dallo stelo, assicurandosi che si allinei perfettamente alla sede ogni volta che si chiude. Questo allineamento preciso impedisce al disco di sfregare contro la sede in modo angolato, causando un'usura irregolare.

Un altro vantaggio è l'azione autopulente di una valvola a globo. Quando il fluido passa attraverso la valvola, scorre attraverso le superfici della sede. Questo flusso, soprattutto alle alte velocità, aiuta a lavare via eventuali particelle o depositi che potrebbero accumularsi sulla sede. Questa azione autopulente è un fattore critico per prolungare la durata della valvola, soprattutto in applicazioni con fluidi sporchi o contaminati. Al contrario, una valvola a saracinesca ha una dinamica diversa. Quando una valvola a saracinesca è parzialmente aperta, il flusso passa attraverso la saracinesca e la sede, provocando una rapida erosione. Questo è il motivo per cui le valvole a saracinesca non sono adatte per la strozzatura. La valvola a globo, invece, è progettata con un percorso del flusso che dirige il fluido lontano dalle superfici di seduta, riducendo l'erosione. Questo è il risultato della geometria del flusso: il fluido entra nella valvola, cambia direzione e poi esce, e le superfici di seduta sono posizionate per ridurre al minimo l'impatto del flusso.

Il nostro stabilimento di Huadu Valve Group Co., Ltd. ha eseguito test di usura approfonditi su diversi modelli di valvole. In un test che simulava 10.000 operazioni a corsa completa in condizioni di vapore ad alta temperatura, una valvola a globo standard ha mantenuto la tenuta senza perdite misurabili, mentre una valvola a saracinesca nelle stesse condizioni ha mostrato usura e perdite significative dopo soli 1.000 cicli. Questi dati di test sottolineano la superiorità della valvola a globo per il funzionamento frequente. Anche i materiali del disco e della sede svolgono un ruolo fondamentale. Nelle applicazioni ad alta temperatura, una valvola a globo con disco rivestito in stellite e sede in acciaio inossidabile temprato offre un'eccezionale resistenza all'usura. Il rivestimento rigido in Stellite fornisce una superficie robusta e resistente all'usura in grado di sopportare l'impatto ripetuto di cicli frequenti. Allo stesso modo, per le applicazioni corrosive, una valvola a globo con disco e sede in Monel offre un'eccellente resistenza agli attacchi chimici. Presso Huadu Valve Group, offriamo un'ampia gamma di materiali di rivestimento per soddisfare le esigenze specifiche della vostra applicazione.

3. In che modo la valvola a globo ottiene una regolazione precisa del flusso?

La regolazione precisa del flusso è la funzione principale di una valvola a globo. A differenza di una semplice valvola di isolamento, una valvola a globo è progettata per essere parzialmente aperta, fornendo una resistenza controllata al flusso. La capacità di controllare il flusso deriva dalla relazione tra la posizione del disco e l'area del flusso. Quando il disco viene sollevato dalla sede, l'area di flusso aumenta. Tuttavia, la relazione non è lineare; è governato dalla geometria del disco e della sede. Questa relazione non lineare consente un controllo preciso su un'ampia gamma di portate. Questo è il motivo per cui una valvola a globo è spesso la valvola preferita per il controllo modulante.

La caratteristica di flusso di una valvola a globo è spesso descritta dalla sua "curva caratteristica di flusso". Esistono tre tipi principali: lineare, uguale percentuale e apertura rapida. Una caratteristica lineare significa che la portata è direttamente proporzionale alla corsa della valvola. Un'apertura del 10% comporta il 10% della portata massima. Questa caratteristica è ideale per le applicazioni in cui la caduta di pressione attraverso la valvola è costante. Una caratteristica uguale percentuale significa che ogni incremento della corsa della valvola aumenta il flusso di una percentuale fissa del flusso corrente. Una corsa del 10% potrebbe aumentare il flusso del 20%. Questa caratteristica è ideale per applicazioni in cui la caduta di pressione varia, poiché fornisce un controllo più stabile. Una caratteristica di apertura rapida significa che la valvola fornisce una grande variazione di flusso per un piccolo movimento iniziale, rendendola adatta per applicazioni che richiedono una risposta rapida.

Per illustrare l'importanza di selezionare la caratteristica di flusso corretta, si consideri un sistema di controllo della temperatura del vapore. Il sistema utilizza una valvola a globo per regolare il flusso di vapore verso uno scambiatore di calore. Se il sistema utilizza una valvola a globo lineare, la risposta della temperatura sarà lineare. Tuttavia, se il sistema funziona con una caduta di pressione variabile, una valvola a globo lineare può fornire un controllo instabile. Una valvola a globo con pari percentuale fornirebbe un controllo più stabile. Il nostro stabilimento di Huadu Valve Group Co., Ltd. offre valvole a globo con diverse forme di disco per fornire diverse caratteristiche di flusso e il nostro team di ingegneri può aiutarti a selezionare quella giusta. La scelta delle caratteristiche del flusso è un elemento chiave nella progettazione del sistema e il nostro team può fornire indicazioni sulla selezione ottimale per la vostra applicazione specifica.

La precisione di una valvola a globo è migliorata anche dall'uso di un posizionatore. Un posizionatore è un dispositivo che riceve un segnale di controllo e regola la posizione della valvola per ottenere il flusso desiderato. Il posizionatore garantisce che la valvola si apra nella posizione esatta richiesta, anche a fronte di condizioni operative mutevoli. Ciò è particolarmente importante nelle applicazioni che richiedono elevata precisione, come il dosaggio di prodotti chimici o il controllo della temperatura. Selezionando una valvola a globo con un posizionatore di alta qualità, gli ingegneri possono ottenere una precisione di controllo del flusso di +/- 1%.

4. Quali specifiche tecniche definiscono una valvola a globo di alta qualità?

Quando si seleziona una valvola a globo, gli ingegneri devono valutare attentamente una serie di specifiche tecniche. Questi parametri definiscono le prestazioni, la durata e l'idoneità della valvola per l'applicazione. Le specifiche principali includono: dimensione della valvola (dimensione nominale del tubo, NPS), pressione nominale (classe), intervallo di temperatura, connessioni terminali, materiale del corpo, materiale del rivestimento e caratteristiche del flusso. Ciascuno di questi parametri deve essere adattato ai requisiti specifici del processo. La dimensione della valvola determina la capacità di flusso della valvola. Una valvola troppo piccola limiterà il flusso, mentre una valvola troppo grande sarà più costosa e potrebbe non fornire un controllo adeguato.

La pressione nominale, generalmente designata come classe (Classe 150, Classe 300, Classe 600, ecc.), definisce la pressione massima che la valvola può sopportare a una determinata temperatura. Per le applicazioni ad alta pressione è necessaria una valvola a globo di Classe 600 o superiore. L'intervallo di temperatura è determinato dai materiali di costruzione. Per le applicazioni ad alta temperatura (oltre 425°C), è necessaria una valvola con corpo in acciaio fuso e trim con rivestimento duro. Per le applicazioni criogeniche è necessaria una valvola con corpo in acciaio inossidabile e un trim speciale per basse temperature. Le connessioni terminali sono il mezzo con cui la valvola è collegata al sistema di tubazioni. I tipi più comuni sono estremità flangiate, estremità filettate e estremità saldate. Le estremità flangiate sono le più versatili e vengono utilizzate nella maggior parte delle applicazioni. Le estremità filettate vengono utilizzate per valvole più piccole e pressioni inferiori, mentre le estremità saldate vengono utilizzate per applicazioni ad alta pressione e alta temperatura.

Presso Huadu Valve Group Co., Ltd., produciamo valvole a globo in un'ampia gamma di materiali e configurazioni. I nostri corpi delle valvole a globo standard sono disponibili in ghisa, ghisa duttile, acciaio fuso, acciaio inossidabile e leghe ad alta temperatura. Le finiture sono disponibili in una varietà di materiali, tra cui acciaio inossidabile al cromo al 13%, Stellite e Monel. La tabella seguente fornisce un riepilogo delle principali specifiche tecniche dei nostri modelli di valvole a globo più popolari.

5. Come si confronta la valvola a globo con altri tipi di valvole per la strozzatura?

Quando un ingegnere progetta un sistema che richiede un controllo preciso del flusso, la prima domanda è spesso: "Quale tipo di valvola è la migliore per questa applicazione?" Sebbene sia possibile utilizzare molti tipi di valvole per la strozzatura, la valvola a globo è in genere la scelta preferita. Per capire perché, è utile confrontare la valvola a globo con altri tipi di valvole comuni: valvole a saracinesca, valvole a sfera e valvole a farfalla. Ognuno ha i propri punti di forza e di debolezza e la scelta dipende dai requisiti specifici dell'applicazione.

Le valvole a saracinesca sono progettate principalmente per il servizio on/off. Non sono adatti per lo strozzamento. Quando una valvola a saracinesca è parzialmente aperta, il flusso ad alta velocità attraverso la saracinesca e la sede provoca una rapida erosione e usura. Inoltre, la valvola a saracinesca non è progettata per un funzionamento frequente; lo scorrimento del cancello può provocare grippaggi e grippaggi. In una valvola a globo, il percorso del flusso è progettato per ridurre al minimo l'usura durante la strozzatura, rendendola adatta al servizio modulante. Per le applicazioni che richiedono strozzature frequenti, una valvola a globo è la scelta migliore. Le valvole a sfera sono un altro tipo di valvola comune. Offrono un'eccellente capacità di chiusura e sono disponibili in un'ampia gamma di modelli. Tuttavia, le valvole a sfera hanno un intervallo di controllo del flusso più ristretto e la loro caratteristica del flusso è tipicamente un'apertura rapida, il che non è l'ideale per una strozzatura precisa. In una valvola a globo, la caratteristica del flusso è più lineare o uguale percentuale, fornendo un migliore controllo.

Le valvole a farfalla vengono spesso utilizzate per applicazioni di grande diametro. Sono compatti, leggeri ed economici. Tuttavia, generalmente non sono precise come le valvole a globo per quanto riguarda la strozzatura. La caratteristica di controllo della valvola a farfalla non è lineare e può essere soggetta a cavitazione ed erosione a pressioni differenziali elevate. La valvola a globo, con il suo design robusto e l'ampia gamma di caratteristiche di flusso, è la scelta preferita per applicazioni di strozzamento impegnative. La tabella seguente fornisce un confronto tra le caratteristiche principali delle valvole a globo, delle valvole a saracinesca, delle valvole a sfera e delle valvole a farfalla per applicazioni di strozzamento.

6. Quali pratiche di manutenzione prolungano la durata utile della valvola a globo?

Anche la valvola a globo della massima qualità non funzionerà in modo affidabile senza un'adeguata manutenzione. Ispezione e manutenzione regolari sono essenziali per prevenire guasti imprevisti e prolungare la durata di servizio della valvola. Il primo passo in un programma di manutenzione è un'ispezione visiva regolare. La valvola deve essere controllata per eventuali perdite esterne, come perdite dalla guarnizione dello stelo o dalla guarnizione del corpo. La valvola dovrebbe inoltre essere controllata per eventuali rumori o vibrazioni insoliti durante il funzionamento, che possono indicare un problema con i componenti interni. Un buon programma di manutenzione prevede un programma pianificato per lo smontaggio e l'ispezione dei componenti interni.

Quando una valvola a globo viene smontata, è necessario ispezionare il disco e la sede per verificare l'eventuale presenza di usura, vaiolatura o corrosione. Se il disco o la sede sono usurati, spesso possono essere riparati mediante lappatura o rettifica. La lappatura è un processo che prevede l'utilizzo di una pasta abrasiva per lucidare le superfici di tenuta. Ciò può ripristinare le prestazioni di tenuta della valvola senza richiedere la sostituzione del disco o della sede. Lo stelo deve essere ispezionato per eventuali segni di usura o danni. L'imballaggio deve essere ispezionato per eventuali perdite. Se la guarnizione perde, può essere serrata o sostituita. È necessario controllare il corretto allineamento del premistoppa. La baderna deve essere serrata alla coppia corretta. Un serraggio eccessivo della baderna può causare danni allo stelo e aumentare l'attrito. Un serraggio insufficiente causerà perdite.

Nel nostro stabilimento di Huadu Valve Group Co., Ltd., abbiamo visto una valvola a globo che, con una corretta manutenzione, può garantire decenni di servizio. Un cliente, un impianto di produzione di energia, aveva una valvola a globo in servizio da 35 anni. La valvola veniva smontata ogni anno, ispezionata e le superfici di tenuta lappate secondo necessità. La valvola non ha mai avuto bisogno di una revisione importante. Questo è un caso eccezionale, ma illustra il fatto che, con la dovuta cura, una valvola a globo può garantire una lunga durata. Raccomandiamo un programma di manutenzione minimo che comprenda un'ispezione visiva annuale e un'ispezione di smontaggio completa ogni 3-5 anni, a seconda delle condizioni di servizio.

La tabella seguente riassume le pratiche di manutenzione consigliate per una valvola a globo.

7. Domande frequenti (FAQ)

Domanda 1: Perché per le applicazioni di strozzamento è preferibile una valvola a globo rispetto ad una valvola a saracinesca?

Risposta: Per la strozzatura è preferibile una valvola a globo rispetto a una valvola a saracinesca perché il suo design è specificamente progettato per modulare il flusso. Il disco di una valvola a globo si muove perpendicolarmente alla sede, consentendo un controllo preciso dell'area del flusso. Il percorso del flusso crea anche una caduta di pressione che rende la strozzatura più efficace. Una valvola a saracinesca, al contrario, è progettata per un servizio completamente aperto o completamente chiuso. Quando una valvola a saracinesca è parzialmente aperta, il flusso ad alta velocità attraverso la saracinesca e la sede provoca una rapida erosione, con conseguenti perdite e guasti. Il nostro stabilimento di Huadu Valve Group Co., Ltd. produce valvole a globo progettate specificamente per applicazioni di strozzamento.

Domanda 2: Qual è la differenza tra le caratteristiche del flusso lineare e equipercentuale?

Risposta: Una caratteristica di flusso lineare significa che la portata è direttamente proporzionale alla corsa della valvola. Un'apertura del 10% comporta il 10% della portata massima. Questa caratteristica è ideale per le applicazioni in cui la caduta di pressione attraverso la valvola è costante. Una caratteristica di flusso uguale percentuale significa che ogni incremento della corsa della valvola aumenta il flusso di una percentuale fissa del flusso corrente. Una corsa del 10% potrebbe aumentare il flusso del 20%. Questa caratteristica è ideale per applicazioni in cui la caduta di pressione varia, poiché fornisce un controllo più stabile. I nostri prodotti con valvola a globo offrono entrambe le caratteristiche e il nostro team tecnico può aiutarti a selezionare quella giusta per la tua applicazione.

Domanda 3: Come posso determinare se la guarnizione della mia valvola a globo non funziona?

Risposta: I segni più comuni di una tenuta difettosa sono le perdite esterne e l'incapacità di interrompere completamente il flusso. Se si osserva del fluido che gocciola dallo stelo della valvola o attorno al coperchio, è probabile che la baderna o la tenuta siano compromesse. Inoltre, se la valvola non riesce a ottenere una chiusura perfetta, è probabile che il disco e la sede siano usurati o danneggiati. In alcuni casi, anche una variazione della coppia operativa necessaria per azionare la valvola può indicare un problema. Un'ispezione visiva regolare e test funzionali sono i modi migliori per rilevare un sigillo difettoso prima che porti a un problema più grande.

Domanda 4: È possibile utilizzare una valvola a globo per il servizio con vapore?

Risposta: Sì, le valvole a globo sono comunemente utilizzate per il servizio a vapore. Tuttavia, la valvola deve essere selezionata correttamente per le condizioni specifiche di temperatura e pressione. Per il servizio con vapore ad alta temperatura, si consiglia una valvola a globo con corpo in acciaio fuso e rivestimento duro (come Stellite). Il rivestimento duro in Stellite fornisce un'eccezionale resistenza all'usura e può sopportare il flusso di vapore ad alta velocità. Il nostro stabilimento di Huadu Valve Group Co., Ltd. produce valvole a globo specifiche per il servizio a vapore, con una gamma di materiali per corpo e finiture adatti a varie condizioni operative.

Domanda 5: Qual è la vita utile tipica di una valvola a globo?

Risposta: La durata di una valvola a globo dipende da diversi fattori, tra cui le condizioni operative, la frequenza di funzionamento e la qualità della manutenzione. In servizio moderato con manutenzione regolare, una valvola a globo può durare 20-30 anni o più. In condizioni di servizio gravose, come applicazioni ad alta temperatura o alta pressione con cicli frequenti, potrebbe essere necessario ispezionare e riparare la valvola con maggiore frequenza. Con una corretta manutenzione, compresa la regolare lappatura delle superfici di appoggio e la sostituzione delle guarnizioni, una valvola a globo può garantire una durata operativa lunga e affidabile. I prodotti con valvola a globo della nostra fabbrica sono progettati per una lunga durata e una manutenzione minima.

8. Conclusionee

Le valvole a globo sono la scelta essenziale per le applicazioni che richiedono commutazioni frequenti e regolazione precisa del flusso. Il loro design distintivo, caratterizzato da un disco che si muove perpendicolarmente alla sede, offre tenuta e resistenza all'usura superiori rispetto ad altri tipi di valvole. Il percorso del flusso crea una caduta di pressione controllata, rendendoli ideali per la strozzatura. La disponibilità di diverse caratteristiche di flusso, come lineare e uguale percentuale, consente un controllo preciso su un'ampia gamma di portate. L'ampia gamma di materiali e configurazioni garantisce che una valvola a globo possa essere selezionata per soddisfare le esigenze specifiche di qualsiasi applicazione, dal servizio con vapore ad alta temperatura alle condizioni criogeniche.

La chiave per massimizzare le prestazioni e la durata di una valvola a globo è la corretta selezione e manutenzione. Valutando attentamente le specifiche tecniche, tra cui le dimensioni della valvola, la pressione nominale, l'intervallo di temperatura e il materiale del rivestimento, gli ingegneri possono garantire che la valvola sia adatta all'applicazione. Un programma di manutenzione regolare, comprendente ispezioni visive, smontaggio e rinnovamento periodici, prolungherà la durata della valvola e preverrà guasti imprevisti. Noi di Huadu Valve Group Co., Ltd. ci impegniamo a fornire prodotti Globe Valve di alta qualità e supporto tecnico esperto per aiutare i nostri clienti a ottimizzare le loro operazioni. La nostra vasta gamma di prodotti per valvole a globo e il nostro team di ingegneri esperti sono pronti ad assistervi con le vostre esigenze applicative specifiche.

Contatta Huadu Valve Group Co., Ltd. oggi stessoper discutere le vostre esigenze relative alle valvole a globo e scoprire come le nostre soluzioni possono migliorare l'affidabilità e l'efficienza dei vostri sistemi di controllo del flusso.
