Riepilogo dell'articolo: A Valvola a globo a tenuta duraè progettato per sistemi di tubazioni industriali in cui sono essenziali una chiusura affidabile, una regolazione precisa del flusso, una resistenza alle alte temperature e una durata a lungo termine. Grazie alla tenuta metallo-metallo e alle superfici di tenuta con rivestimento duro, questa valvola è particolarmente adatta per servizi impegnativi che coinvolgono vapore, olio, gas, mezzi abrasivi e fluidi industriali ad alta pressione.Huadufornisce soluzioni progettate per valvole a globo con tenuta rigida con diversi materiali del corpo, classi di pressione, opzioni di connessione e metodi di attuazione per diverse applicazioni industriali.
Sommario
- Cos'è una valvola a globo a tenuta rigida?
- Come funziona una valvola a globo a tenuta dura?
- Quali sono le caratteristiche principali?
- Quali specifiche tecniche dovrebbero prendere in considerazione gli acquirenti?
- Valvola a globo a tenuta rigida e valvola a globo a tenuta morbida: qual è la differenza?
- Dove vengono utilizzate le valvole a globo a tenuta dura?
- Come scegliere la valvola giusta?
- Perché considerare Huadu come produttore di valvole?
- Domande frequenti
- Conclusione

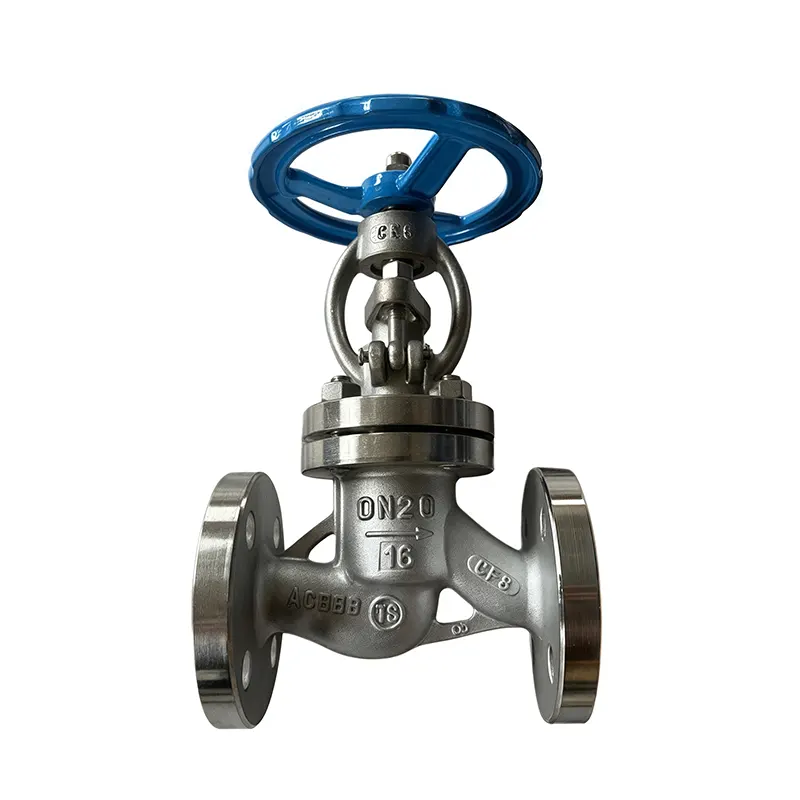

Cos'è una valvola a globo a tenuta rigida?
Una valvola a globo a tenuta rigida è una valvola di controllo del flusso industriale che utilizza una struttura di tenuta metallo-metallo anziché fare affidamento principalmente su materiali di tenuta morbidi. Huadu sviluppa questo tipo di valvola per ambienti impegnativi di tubazioni in cui temperatura, pressione, abrasione e funzionamento ripetuto possono sottoporre a stress significativo i componenti di tenuta convenzionali.
La valvola utilizza generalmente un corpo a globo e un disco mobile che si avvicina o si allontana dalla sede. Questo movimento consente alla valvola di svolgere due importanti funzioni: intercettare il flusso della tubazione e regolare la portata. Rispetto ad una semplice valvola di isolamento, la configurazione a globo fornisce un migliore controllo sul movimento del fluido.
Per servizi impegnativi, le superfici di tenuta possono essere rivestite con Stellite o altri materiali idonei resistenti all'usura. Questa costruzione aiuta a ridurre il degrado causato da attrito, erosione e funzionamento ad alta temperatura.
In base alle specifiche del prodotto, la valvola a globo con tenuta rigida di Huadu può essere configurata con struttura in acciaio al carbonio o acciaio inossidabile, più classi di pressione e diversi metodi operativi, rendendola adattabile a diversi progetti industriali.
Come funziona una valvola a globo a tenuta dura?
Il principio di funzionamento è semplice ma altamente efficace. Quando la valvola viene aperta, il disco si allontana dalla sede creando un passaggio di flusso. Quando il volantino, l'attuatore o il meccanismo di comando sposta lo stelo nella direzione opposta, il disco si avvicina alla sede e restringe progressivamente il flusso.
Il contatto metallo-metallo tra il disco e la sede crea l'interfaccia di tenuta primaria. Se adeguatamente progettate e prodotte, le superfici con riporto duro possono fornire una forte resistenza all'usura e all'erosione durante un servizio impegnativo.
Una tipica sequenza operativa include:
- L'operatore ruota il volantino o attiva l'attuatore selezionato.
- Lo stelo trasferisce la forza operativa al disco della valvola.
- Il disco si muove rispetto alla sede per controllare il passaggio del flusso.
- Quando il disco raggiunge la sede, le superfici di tenuta metalliche stabiliscono la chiusura.
- Alla riapertura il disco si allontana dalla sede per ripristinare il flusso della tubazione.
Questo movimento lineare controllabile è uno dei motivi per cui le valvole a globo vengono spesso selezionate quando sono richieste sia capacità di isolamento che di strozzamento.
Quali sono le caratteristiche principali?
Una valvola a globo con tenuta rigida di alta qualità dovrebbe essere selezionata in base alle condizioni operative effettive piuttosto che semplicemente alla sua dimensione nominale. Diverse caratteristiche di progettazione influiscono direttamente sull'affidabilità e sulla durata.
1. Sigillatura dura metallo-metallo
La struttura a tenuta rigida è progettata per ambienti operativi esigenti. Le superfici di tenuta con superficie dura possono fornire una migliore resistenza all'usura, all'erosione e al degrado legato alla temperatura rispetto a molti materiali di tenuta morbidi convenzionali.
2. Capacità ad alta temperatura
Huadu elenca un intervallo di temperatura compreso tra circa -29°C e 425°C per la configurazione di riferimento. Ciò rende la valvola adatta a molti servizi industriali che coinvolgono acqua calda, vapore, fluidi di processo e altri fluidi a temperatura elevata.
3. Classi di pressione multiple
Il prodotto è disponibile in tutte le classi di pressione, comprese le classi 150, 300, 600, 900 e 1500. Ciò offre agli ingegneri di progetto maggiore flessibilità nell'adattare la valvola ai requisiti di pressione della tubazione.
4. Attuazione flessibile
A seconda del progetto, il funzionamento può essere configurato tramite volantino, meccanismo a ingranaggi, attuatore elettrico, attuatore pneumatico o attuatore idraulico.
5. Opzioni di materiali resistenti alla corrosione
Le configurazioni in acciaio inossidabile sono adatte per applicazioni in cui la resistenza alla corrosione è importante. Le versioni in acciaio al carbonio possono fornire una soluzione economica per i fluidi industriali compatibili.
Quali specifiche tecniche dovrebbero prendere in considerazione gli acquirenti?
Per gli appalti industriali, le specifiche tecniche dovrebbero essere riviste insieme piuttosto che valutate individualmente. La tabella seguente riassume i parametri chiave associati alla configurazione Huadu di riferimento.
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Valvola a globo a tenuta dura |
| Norma di progettazione | API 6D/ASME B16.34 |
| Dimensione nominale | Da 1/2" a 48" |
| Classe di pressione | Classe 150 / 300 / 600 / 900 / 1500 |
| Materiale del corpo | A351 CF8M e altre opzioni di materiale in base alla configurazione |
| Materiale del sedile | Stellite con superficie dura/PTFE/RPTFE/Grafite |
| Materiale dello stelo | A182 F316 / A182 F316L / 13Cr |
| Fine delle connessioni | Flangiato / Filettato / Saldato (BW/SW) |
| Intervallo di temperatura | Da -29°C a 425°C |
| Operazione | Volante/Ingranaggio/Elettrico/Pneumatico/Idraulico |
| Test | API 598 / Test idrostatico su guscio e sedile |
Nota:Le specifiche effettive devono sempre essere confermate rispetto alla scheda tecnica del progetto, agli standard applicabili, alle caratteristiche del mezzo, alla valutazione pressione-temperatura e alla documentazione tecnica del produttore prima dell'acquisto.
Valvola a globo a tenuta rigida e valvola a globo a tenuta morbida: qual è la differenza?
Il metodo di tenuta è uno dei fattori più importanti nella scelta di una valvola a globo. I modelli con tenuta rigida e tenuta morbida sono destinati a diversi ambienti operativi.
| Confronto | Valvola a globo a tenuta dura | Valvola a globo con tenuta morbida |
|---|---|---|
| Principio di sigillatura | Sigillatura metallo-metallo | Materiale di tenuta morbido |
| Resistenza alla temperatura | Eccellente per servizi esigenti ad alta temperatura | Dipende fortemente dal materiale di tenuta |
| Resistenza all'usura | Alto con rivestimento duro appropriato | Generalmente più sensibile all'usura meccanica |
| Mezzi abrasivi | Più adatto per servizi impegnativi | Potrebbe avere limitazioni |
| Applicazioni tipiche | Vapore, energia, petrolchimico, metallurgico | Servizi puliti e relativamente moderati |
In termini pratici, la tenuta morbida può essere vantaggiosa laddove le condizioni operative sono moderate ed è richiesta una tenuta eccezionalmente stretta. La sigillatura dura diventa più attraente quando la tubazione prevede alte temperature, alta pressione, particelle abrasive o operazioni industriali ripetute.
Dove vengono utilizzate le valvole a globo a tenuta dura?
La capacità di resistere a condizioni impegnative rende la tecnologia delle valvole a globo con tenuta rigida adatta ad un'ampia gamma di sistemi industriali.
- Impianti Petrolchimici:Utilizzato per il controllo di fluidi di processo, idrocarburi e fluidi ad alta temperatura.
- Generazione di energia:Adatto per linee di processo a vapore e altre linee ad alta temperatura.
- Metallurgia:Utile laddove temperature elevate e condizioni operative abrasive creano un'ulteriore usura della valvola.
- Petrolio e gas:Applicabile ai sistemi di isolamento e controllo del flusso dei fluidi industriali quando la pressione selezionata e i valori nominali del materiale sono appropriati.
- Trattamento delle acque:Può essere integrato nelle tubazioni dell'acqua industriale e dei fluidi di processo.
- Lavorazione industriale generale:Adatto per acqua, olio, gas, vapore e fluidi industriali compatibili.
La valvola corretta deve sempre essere adattata al fluido, alla temperatura, alla pressione, alla portata, alle caratteristiche di corrosione e ai requisiti di installazione effettivi.
Come scegliere la valvola giusta?
Scegliere una valvola industriale solo in base al diametro del tubo può comportare problemi di prestazioni. I team di procurement e gli ingegneri dovrebbero valutare l'intero ambiente operativo.
Considera i seguenti fattori:
- Medio:Identificare se la tubazione trasporta acqua, vapore, petrolio, gas, prodotti chimici o fluidi abrasivi.
- Temperatura operativa:Confermare sia la temperatura normale che quella massima.
- Pressione di esercizio:Selezionare una classe di pressione che soddisfi i requisiti di progettazione effettivi.
- Dimensione nominale:Abbinare la dimensione della valvola alla tubazione e alle caratteristiche di flusso richieste.
- Materiale del corpo:Considerare la corrosione, la temperatura, la pressione e i requisiti meccanici.
- Materiale sede e disco:Selezionare il rivestimento duro o altri materiali di tenuta in base alle condizioni di servizio.
- Fine connessione:Verificare i requisiti di flangia, filettatura, saldatura di testa o saldatura a tasca.
- Attuazione:Determinare se è necessaria l'operazione manuale o automatizzata.
- Test e standard:Confermare i requisiti di progettazione e ispezione applicabili prima di ordinare.
Un produttore di valvole qualificato può aiutare gli ingegneri a valutare queste variabili e a selezionare una configurazione appropriata invece di trattare la valvola come un componente standard disponibile in commercio.
Perché considerare Huadu come produttore di valvole?
Per gli acquirenti industriali, la capacità del fornitore è importante quanto le specifiche del prodotto. Huadu Valve Group integra servizi di progettazione, fusione, lavorazione CNC, assemblaggio, collaudo e fornitura di valvole per applicazioni di valvole industriali.
Secondo le informazioni aziendali pubblicate, Huadu ha più di 11 anni di esperienza nella produzione, un impianto di produzione che copre circa 25.333 metri quadrati, una capacità di produzione annua superiore a 30.000 unità e un tasso di qualificazione del prodotto finito dichiarato del 99,8%.
Le sue capacità produttive includono:
- Lavorazioni CNC di precisione
- Fusione e assemblaggio valvole
- Prove idrostatiche e pneumatiche
- Produzione di valvole ad alta e bassa temperatura
- Soluzioni di valvole personalizzate
- Produzione OEM e ODM
Huadu afferma inoltre che i suoi prodotti per valvole vengono forniti ai mercati internazionali e utilizzati nei settori del petrolio, della raffinazione del petrolio, del gas naturale, della lavorazione chimica, della produzione di energia, del trattamento delle acque, della metallurgia, dell'estrazione mineraria e di altri settori industriali.
Per gli acquirenti che cercano aValvola a globo a tenuta dura, la valutazione della capacità produttiva, della tracciabilità dei materiali, dei test di pressione, degli standard applicabili e del supporto tecnico possono aiutare a ridurre i rischi di approvvigionamento e migliorare l'affidabilità operativa a lungo termine.
Domande frequenti
Qual è il vantaggio principale di una valvola a globo a tenuta rigida?
Il vantaggio principale è la struttura di tenuta metallo-metallo, che può fornire una forte resistenza alle alte temperature, alla pressione, all'usura e all'erosione quando la valvola è progettata correttamente per l'applicazione.
È possibile utilizzare una valvola a globo a tenuta rigida per il vapore?
SÌ. Le valvole a globo a tenuta dura adeguatamente specificate sono comunemente adatte per applicazioni industriali su vapore perché le loro superfici di tenuta metalliche possono resistere a condizioni di temperatura impegnative. La valutazione pressione-temperatura deve essere verificata per ogni specifica configurazione.
Quali materiali sono disponibili per le valvole a globo con tenuta rigida?
Le opzioni dei materiali dipendono dal modello e dall'applicazione. Huadu elenca soluzioni in acciaio al carbonio e acciaio inossidabile, con componenti come A182 F316, A182 F316L, 13Cr e CF8M disponibili nella configurazione di riferimento.
Quali classi di pressione sono disponibili?
Il prodotto Huadu di riferimento è offerto nelle configurazioni di Classe 150, 300, 600, 900 e 1500. Gli acquirenti devono selezionare la classe di pressione in base alla pressione di progettazione della tubazione e agli standard applicabili.
La valvola può essere automatizzata?
SÌ. Oltre al funzionamento con volantino, i metodi operativi disponibili includono il funzionamento a ingranaggi, l'azionamento elettrico, l'azionamento pneumatico e l'azionamento idraulico, a seconda della configurazione richiesta.
Quali standard sono associati a questa valvola?
Le specifiche del prodotto di riferimento includono API 6D e ASME B16.34 per la progettazione, ASME B16.10 per le dimensioni faccia a faccia, ASME B16.5 e ASME B16.47 per gli standard delle flange e API 598 per i test.
Conclusionee
Una valvola a globo a tenuta rigida può essere una soluzione efficace per il controllo del flusso industriale laddove i materiali di tenuta morbidi convenzionali potrebbero non fornire la durata richiesta. La sua struttura di tenuta metallo-metallo, le superfici rigide, le ampie opzioni di classe di pressione e la compatibilità con i fluidi più impegnativi lo rendono particolarmente prezioso nei settori della produzione di energia, petrolchimico, metallurgico, del petrolio e del gas, nel trattamento delle acque e nelle applicazioni industriali generali.
Per i team di approvvigionamento, la scelta migliore non dipende solo dalla dimensione della valvola. Prima dell'acquisto è necessario valutare il mezzo, la temperatura, la pressione, la compatibilità dei materiali, la configurazione della tenuta, il tipo di connessione, l'attuazione, gli standard e i requisiti di test. Se stai cercando una soluzione affidabile per valvole industriali o hai bisogno di assistenza per selezionare la valvola a globo con tenuta rigida appropriata per il tuo progetto di pipeline,contattaciper discutere i tuoi requisiti tecnici, le opzioni di personalizzazione e le condizioni di applicazione con il team Huadu.
