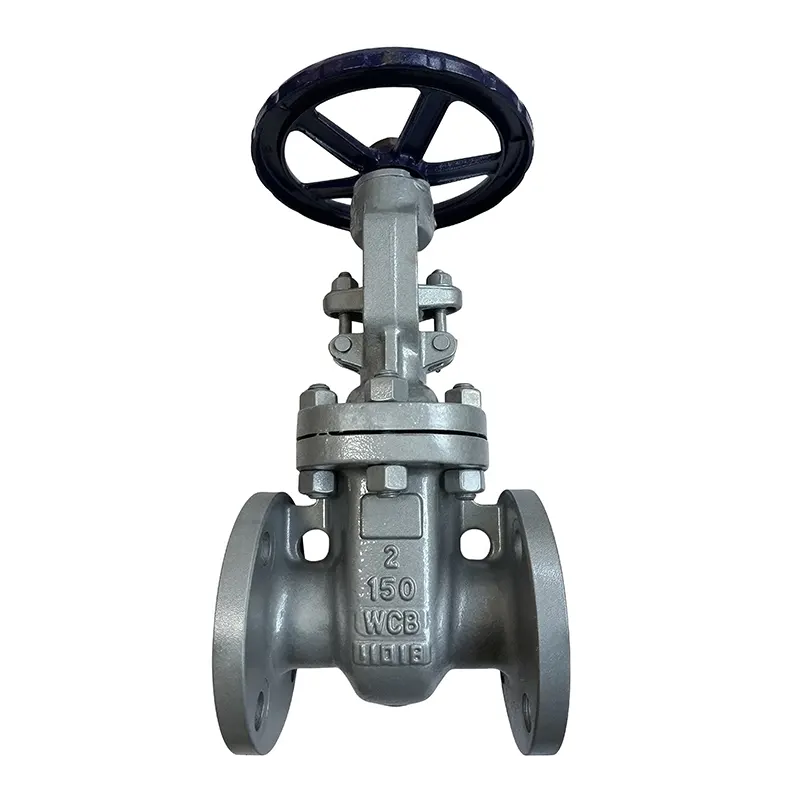

Valvola a saracinesca ad alta pressione

Siamo un produttore di valvole certificato con credenziali ISO e API, dotato di linee di produzione di precisione e severi controlli di qualità su tutta la gamma, compresi i test idrostatici API 598. Sono disponibili personalizzazioni OEM e ODM con MOQ flessibile per ordini di prova e all'ingrosso. Le nostre robuste valvole a saracinesca ad alta pressione vengono spedite in tutto il mondo e sono molto apprezzate dai clienti del settore ingegneristico.

A quali tipi di scenari lavorativi possono adattarsi queste saracinesche ad alta pressione?

Fungono da apparecchiature di interruzione dell'isolamento a passaggio totale per condotte ad alta pressione, ampiamente utilizzate nel trasporto di petrolio e gas, centrali termiche, raffinerie chimiche e linee di vapore ad alta temperatura. Aprono o chiudono completamente il flusso per la manutenzione della tubazione e l'arresto di emergenza.

Attributi chiave

Questo tipo di valvola a saracinesca è adatta per lavori di strozzamento o regolazione della pressione?

Assolutamente no. Queste valvole a saracinesca sono progettate esclusivamente per l'isolamento on-off. L'apertura parziale della valvola comporterà una grave erosione della superficie di tenuta del cuneo in lega dura da parte del fluido che scorre rapidamente, con conseguenti perdite permanenti. Per la riduzione della pressione e il controllo del flusso sono necessarie valvole di regolazione speciali.

Quali materie prime vengono utilizzate nella produzione di queste valvole a saracinesca ad alta pressione?

Corpo e coperchio: acciaio al carbonio A216 WCB fuso, A105 forgiato, acciaio al carbonio A350 LF2 a bassa temperatura

Stelo della valvola: acciaio inossidabile A182 F304, A182 F316 o 13Cr

Disco a cuneo: substrato in acciaio al carbonio con superficie dura in stellite

Superfici del sedile: lega dura Stellite/Inconel

Guarnizioni di tenuta: guarnizioni ad anello metallico RTJ, guarnizioni spirometalliche in grafite

Nel servizio di tubazioni ad alta pressione, quali vantaggi rendono le valvole a saracinesca ad alta pressione una scelta migliore rispetto alle valvole a sfera e alle valvole a farfalla?

Innanzitutto, il loro foro completamente diritto comporta una resistenza al flusso quasi pari a zero; le valvole a sfera hanno cavità intrappolate e le valvole a farfalla hanno ostruzioni del disco interno che creano un'ulteriore perdita di pressione.

In secondo luogo, la struttura a cuneo con tenuta rigida interamente in metallo può sopportare pressioni ultra elevate di Classe 2500 e temperature elevate, mentre le valvole a sfera e a farfalla a tenuta morbida si guastano in caso di carichi termici e di pressione estremi.

In terzo luogo, i corpi spessi e dalle pareti pesanti e i coperchi saldati opzionali eliminano i rischi di perdite, che le valvole a farfalla a sfera flottante e wafer non possono risolvere per le tubazioni critiche di mezzi infiammabili ad alta pressione.

In quarto luogo, supportano la certificazione antincendio API 6D, uno standard di sicurezza obbligatorio che la maggior parte delle valvole a farfalla non è in grado di soddisfare.

Quali progetti strutturali principali distinguono una valvola a saracinesca ad alta pressione standard?

Foro diritto a condotto passante completo per ridurre la perdita di flusso

Cuneo solido o diviso rivestito in lega di stellite per una tenuta metallo-metallo a tenuta di bolle

Corpo in acciaio al carbonio fuso/forgiato a pareti spesse, coperchio saldato imbullonato o resistente alla pressione

Guarnizioni per flangia ad anello metallico RTJ per una tenuta affidabile ad alta pressione

Guarnizione dello stelo del sedile posteriore multistrato per arrestare le perdite del fluido esterno

Pienamente conforme agli standard API 6D, ASME B16.34, superando i test idrostatici e ignifughi API 598

Molteplici opzioni di azionamento: volantino, riduttore, attuatore elettrico, pneumatico o idraulico
