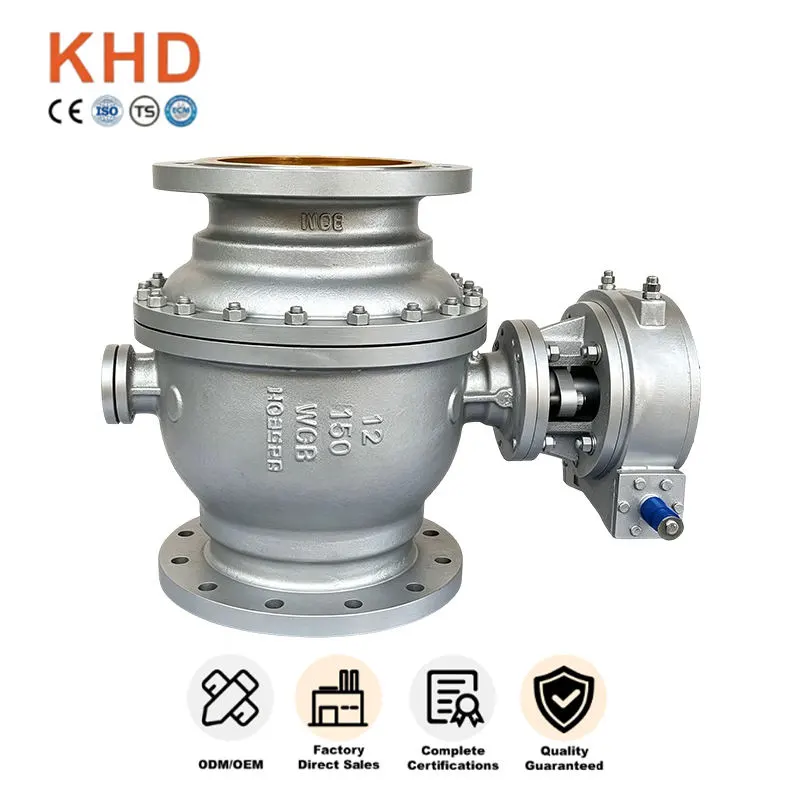

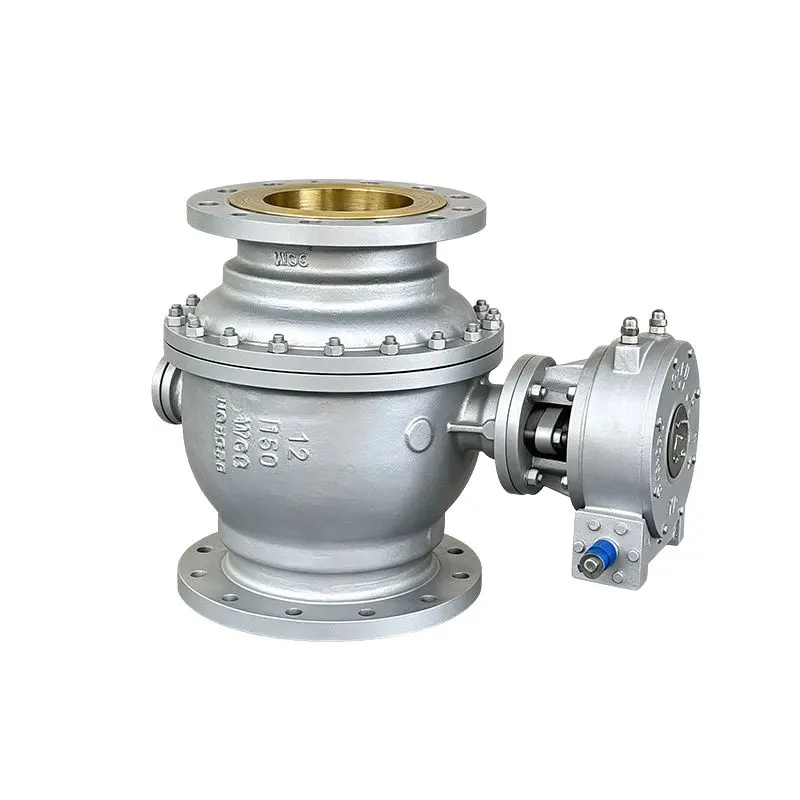

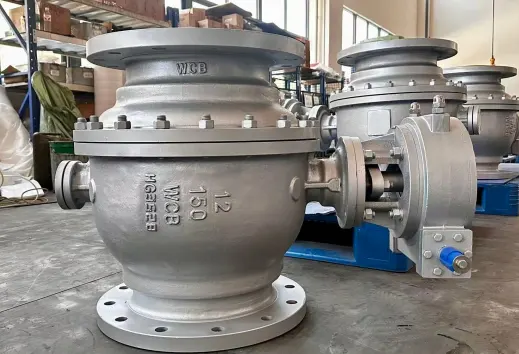

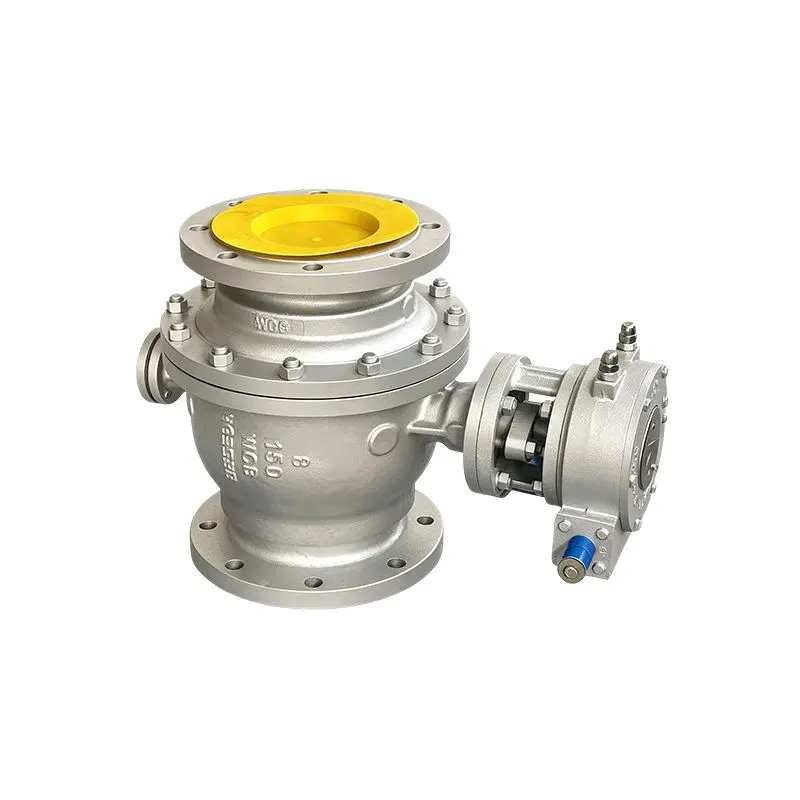

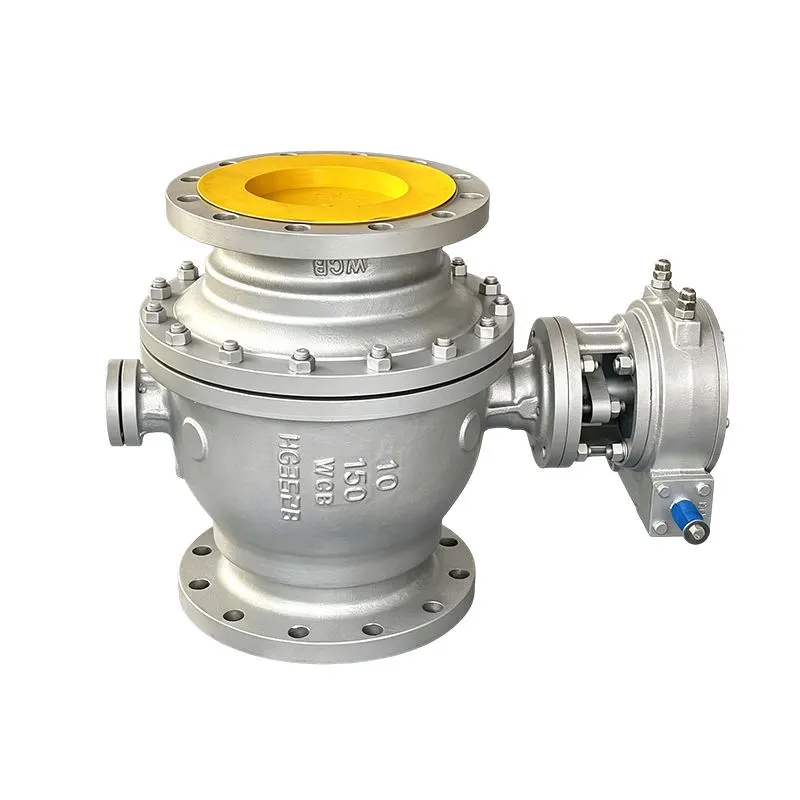

Valvola a sfera fissa in acciaio al carbonio WCB

La valvola a sfera fissa in acciaio al carbonio WCB è una valvola industriale per carichi pesanti costruita per l'isolamento delle tubazioni e il controllo del flusso, prodotta da Huadu Valve Group. Adotta un design a sfera fissa con perno e materiale in acciaio al carbonio A216 WCB, adatto per condizioni di lavoro critiche della tubazione ad alta pressione.

Questa valvola industriale funziona in modo affidabile in condizioni di servizio continuo ad alta pressione e di funzionamento a ciclo lungo, ampiamente selezionata per progetti in cui la sicurezza della tenuta e una lunga durata sono requisiti fondamentali.

Materie prime e vantaggi strutturali

Corpo in acciaio al carbonio A216 WCB di alta qualità

La valvola a sfera fissa in acciaio al carbonio WCB è realizzata in acciaio al carbonio A216 WCB, offrendo questi vantaggi fondamentali:

-Elevata resistenza meccanica ed eccellente resistenza agli urti

-Buona adattabilità della temperatura contro picchi di pressione e colpi d'ariete

-Spessore delle pareti sufficiente per il servizio di classe ad alta pressione

-Ispezione della fusione rigida per eliminare difetti interni e superficiali

Struttura a sfera fissa montata su perno

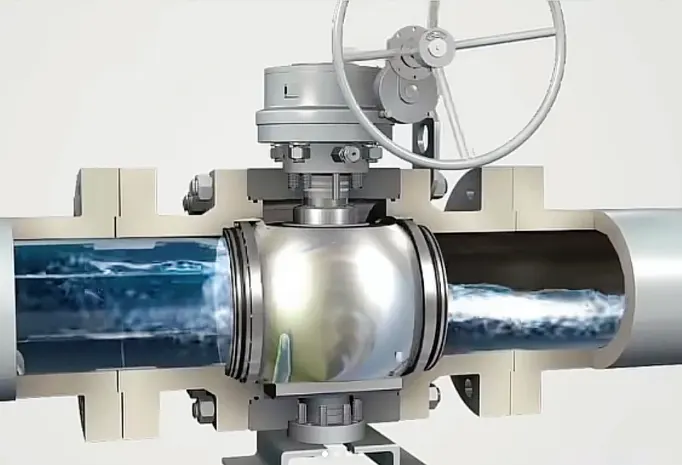

Diversamente dalle normali valvole a sfera flottante, il nostro design a sfera fissa con perno trasferisce la maggior parte del carico di pressione della tubazione agli alberi di supporto superiore e inferiore. La sfera rimane bloccata in posizione, quindi le sedi delle valvole sopportano solo una forza di contatto minima. Riduce notevolmente l'abrasione della sede anche con frequenti cicli di apertura-chiusura sotto alta pressione sostenuta. La tenuta bidirezionale stabile previene le perdite indipendentemente dalla direzione della pressione, migliorando la sicurezza del sistema per i circuiti di processo critici.

Costruzione di tenuta e sicurezza ottimizzata

Il gruppo sedile flottante caricato a molla è attrezzato per questa valvola a sfera fissa in acciaio al carbonio WCB. Le molle integrate compensano la lieve usura dopo migliaia di operazioni per sostenere prestazioni di chiusura ermetiche. Lo stelo anti-esplosione funge da caratteristica di sicurezza standard contro improvvisi picchi di pressione. La baderna multistrato in grafite riduce al minimo le emissioni fuggitive intorno agli spazi tra gli steli. Tutti i componenti di tenuta sono appositamente studiati per fluidi di lavoro ad alta pressione e media temperatura anziché pezzi di ricambio generici.

Attributi chiave

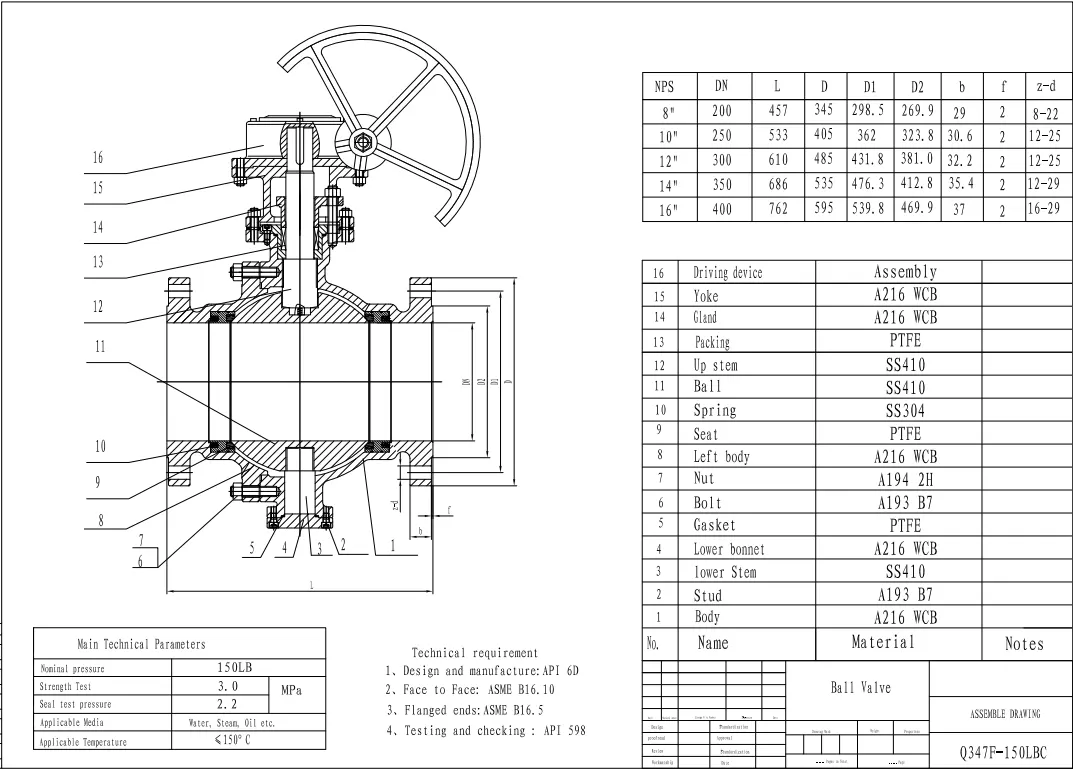

Specifiche tecniche

Parametri standard

Dimensioni: DN50-DN1200

Valutazione della pressione: Classe150-Class2500

Materiale: acciaio al carbonio A216 WCB

Struttura: valvola a sfera fissa montata su perno

Intervallo di temperatura: -29 ℃ ~ 425 ℃

Processo di produzione

La valvola a sfera fissa in acciaio al carbonio WCB passa attraverso:

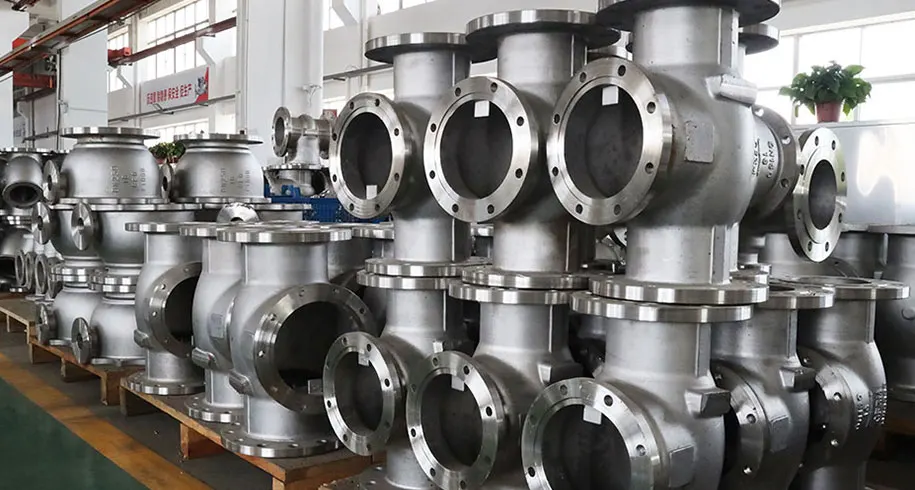

- Produzione di getti qualificati A216 WCB

- Trattamento termico per proprietà materiali stabili

- Lavorazioni CNC di precisione per superfici di tenuta

- Assemblaggio con componenti di tenuta e attuatore abbinati

Caratteristiche prestazionali

- Struttura a perno a bassa usura per un servizio ciclistico frequente

- Chiusura ermetica bidirezionale affidabile

- Basso tasso di guasto della sede in condizioni di elevata pressione continua della tubazione

- Compatibile con molteplici opzioni di attuatore: cambio manuale, pneumatico, elettrico

- Progettato per il servizio di isolamento completamente aperto/completamente chiuso

Aree di applicazione

Industria petrolifera e del gas

La valvola a sfera fissa in acciaio al carbonio WCB è ampiamente applicata in:

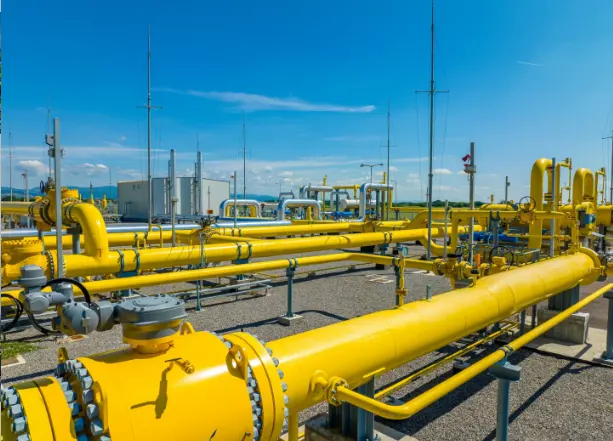

- Condotte principali di trasporto del gas naturale

- Linee di processo di raffineria di petrolio

- Impianti di trasferimento del petrolio greggio

- Sistemi di tubazioni per stazioni di raccolta del gas

Industria petrolchimica

- Circuiti di processo petrolchimici ad alta pressione

- Condutture di isolamento principali dell'unità di processo

- Circuiti del fluido non corrosivo e leggermente corrosivo a media temperatura

Industria energetica

- Tubazioni del processo principale della centrale elettrica

- Sistemi di loop per impianti industriali pesanti

Progetti industriali generali

- Nuovi pacchetti di pipeline di progetti EPC

- Lavori di ristrutturazione e ammodernamento delle condutture esistenti

- Siti industriali con difficile accesso per la manutenzione ed elevati requisiti di sicurezza

Controllo qualità e supporto per l'approvvigionamento di progetti

In qualità di produttore di valvole certificato con certificati ISO, CE e API, ogni valvola a sfera fissa in acciaio al carbonio WCB viene sottoposta a test di fabbrica completi prima della spedizione, incluso il test idrostatico del guscio, il test di tenuta della sede e l'ispezione dimensionale. Il test completo del pezzo viene implementato per le valvole di grandi dimensioni per impieghi gravosi senza ispezione a campione. La verifica delle materie prime, l'ispezione della fusione, la supervisione dell'assemblaggio e il test delle valvole finite vengono eseguiti attraverso l'intero flusso di lavoro di produzione. È possibile fornire certificati di prova dei materiali e rapporti di ispezione per la presentazione delle offerte e l'accettazione del sito.

Sono disponibili opzioni di configurazione flessibili in base alle condizioni di lavoro in loco, che coprono diversi gradi di pressione, combinazioni di materiali di tenuta e molteplici modalità operative. Il MOQ flessibile supporta test di campioni, fornitura di stock in piccoli lotti e ordini di progetti in blocco di grandi volumi. Le valvole a sfera fisse WCB di Huadu Valve Group vengono esportate in tutto il mondo e ottengono ordini ripetuti da clienti industriali in tutto il mondo.

Come viene costruita la tenuta della sede e dello stelo per garantire la durabilità del sito nel mondo reale?

Per questa valvola a sfera fissa utilizziamo il design della sede flottante caricata a molla. Le molle interne mantengono il sedile premuto contro la superficie della sfera. Quando si verifica una lieve usura dopo migliaia di operazioni, le molle possono compensare piccoli giochi, mantenendo buone prestazioni di tenuta nel tempo. La struttura dello stelo anti-esplosione è incorporata come caratteristica di sicurezza standard. In caso di picchi di pressione imprevisti nella tubazione, impedisce allo stelo di fuoriuscire. La baderna in grafite multistrato è adatta per la sigillatura dello stelo, per arrestare minuscole emissioni fuggitive attorno allo spazio tra lo stelo. Queste parti di tenuta non sono pezzi di ricambio generici ed economici; sono selezionati per adattarsi alle condizioni di lavoro ad alta pressione e media temperatura.
