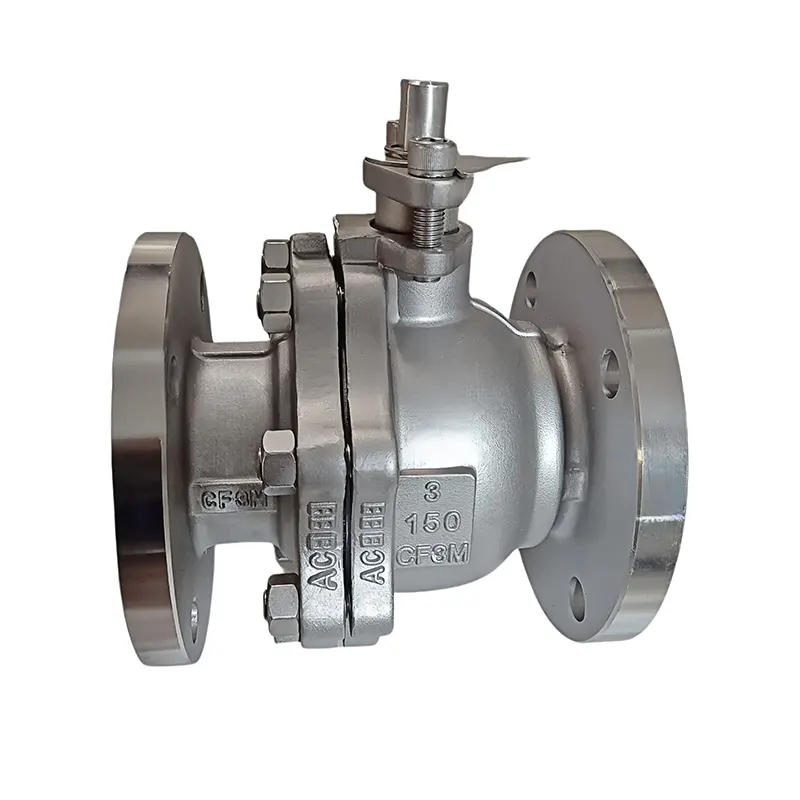

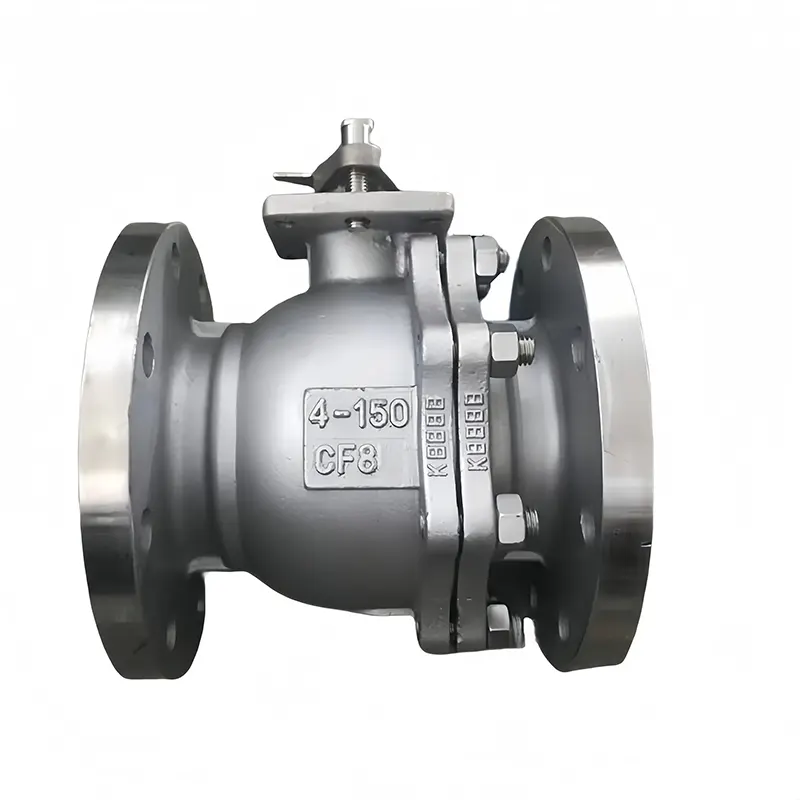

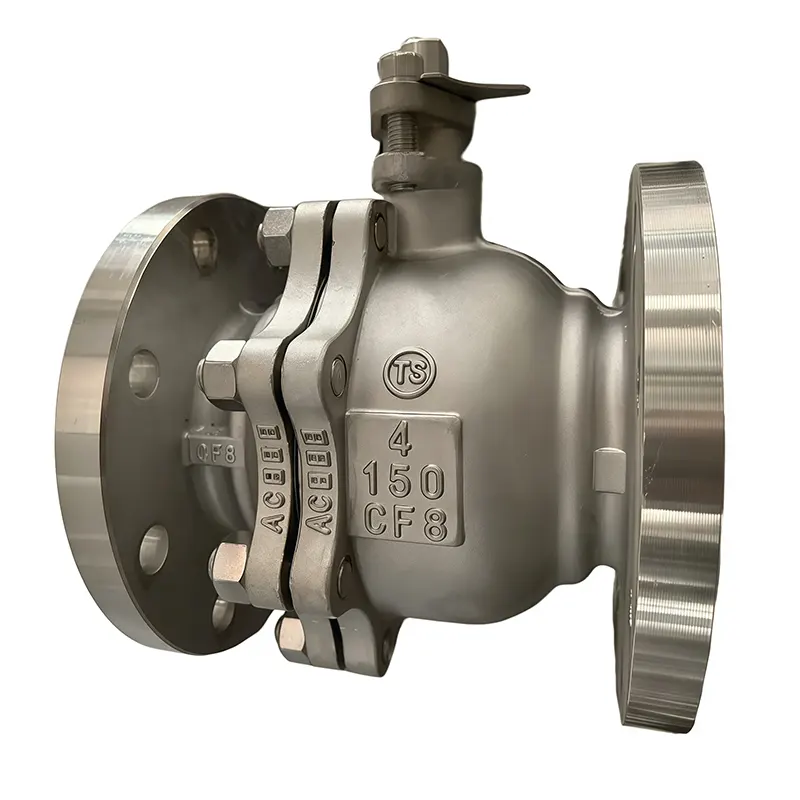

Valvola a sfera manuale in acciaio inossidabile

La valvola a sfera manuale in acciaio inossidabile è una valvola di isolamento e regolazione azionata manualmente progettata per il controllo dei fluidi in loco. Prodotto nello stabilimento di Huadu Valve, sfrutta l'acciaio inossidabile di alta qualità per affrontare diversi mezzi di lavoro industriali non estremi.

Trova largo impiego nel trattamento dell'acqua, nei prodotti chimici leggeri, nel settore farmaceutico alimentare, nelle tubazioni marine costiere e in impianti generali, dove l'igiene, le prestazioni antiruggine e il funzionamento senza energia elettrica sono molto apprezzati.

Questa valvola a sfera manuale mantiene prestazioni costanti anche in caso di servizio ciclico continuo in ambienti impiantistici difficili.

Attributi chiave

Materie prime e vantaggi strutturali

Perché l'acciaio inossidabile si distingue per i corpi valvola

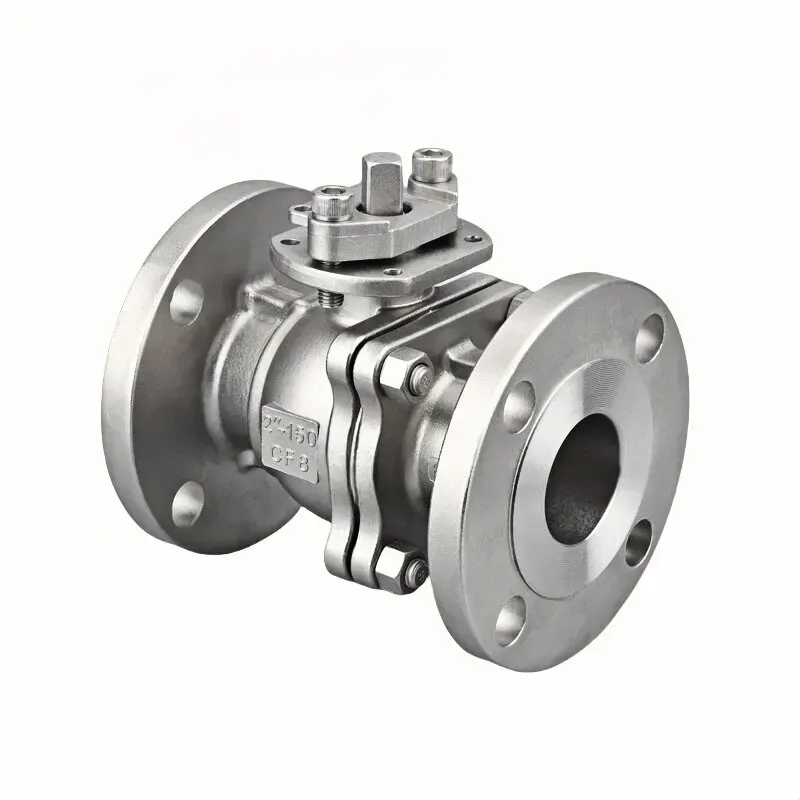

La nostra valvola a sfera manuale è forgiata/fusa in acciaio inossidabile SS304 e SS316 accuratamente selezionato (gradi di fusione CF8 / CF8M).

A differenza dell'acciaio al carbonio di base, l'acciaio inossidabile offre una resistenza intrinseca alla ruggine, all'ossidazione e agli attacchi chimici lievi. Ciò lo rende ideale per officine con impianti umidi, installazioni costiere e fluidi di processo leggermente corrosivi.

Le tecniche avanzate di formatura di un pezzo unico eliminano i difetti interni nascosti come soffiature o inclusioni di sabbia. Il corpo finito offre solida resistenza meccanica, buona tolleranza agli urti e capacità di carico stabile della pressione. Il funzionamento a lungo termine non causerà facilmente la deformazione del corpo o l'infiltrazione dei giunti, riducendo le spese complessive di manutenzione dell'impianto.

La variante SS316 eccelle quando sono coinvolti fluidi carichi di cloruro o contenenti sale. Per i servizi standard di acqua, aria e gas, SS304 rimane la scelta equilibrata e di risparmio di budget per la maggior parte degli acquirenti esteri.

Verifica rigida delle materie prime

Ogni lotto di materiale in entrata viene sottoposto a controlli di laboratorio per garantire:

- La composizione chimica corrisponde rigorosamente alle specifiche SS304 / SS316 / CF8 / CF8M

- Zero materiale sostitutivo riciclato o di qualità inferiore

- Proprietà meccaniche costanti per far fronte alle condizioni reali del sito

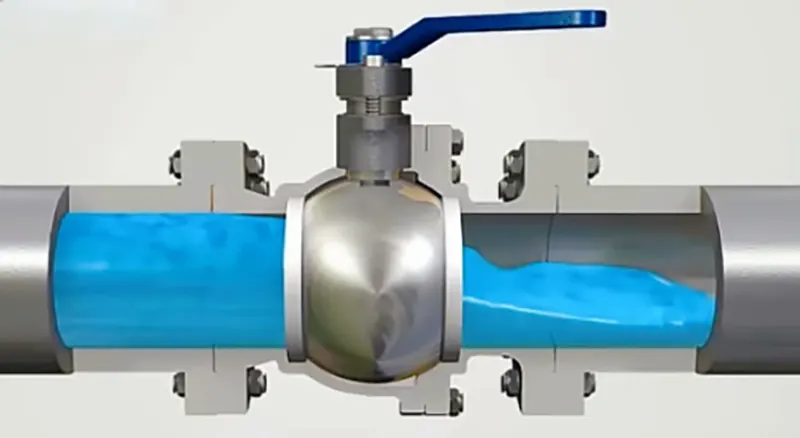

Bordo Architettura Manuale a Sfera Galleggiante

Adottiamo il collaudato principio della sfera flottante abbinato a una leva manuale a misura d'uomo, progettata per l'usabilità del sito nel mondo reale:

-Azionamento completamente manuale: nessuna elettricità, nessuna fornitura d'aria richiesta; si evita hardware ausiliario aggiuntivo e i rischi di guasto associati

-Installazione semplice, funzionamento intuitivo e bassa barriera per la manutenzione in loco

-Il percorso del flusso a passaggio totale ottimizzato riduce la turbolenza del flusso, consentendo una portata fluida del fluido senza inutili cadute di pressione

-Le sedi in PTFE accoppiate con precisione e la sfera flottante lucidata garantiscono una chiusura ermetica entro l'ambito della temperatura di pressione nominale

-La maniglia bloccabile opzionale sul campo limita la rotazione casuale, prevenendo efficacemente operazioni errate accidentali da parte del personale del sito

-Progettato per il servizio di isolamento completamente aperto/completamente chiuso; non è consigliabile uno strozzamento prolungato in posizione semiaperta.

Opzioni di connessione flessibili per tubazioni diverse

Sono disponibili molteplici configurazioni di estremità: estremità filettate, estremità flangiate, connessioni sanitarie a serraggio rapido.

- Ampio spettro di dimensioni che copre da 1/2" fino a 4 pollici, compatibile con più classi di pressione

- Funziona altrettanto bene per linee di strumenti di piccolo diametro e isolamento di tubazioni principali di grande flusso

- Prodotto secondo lo standard ASME B16.34, intercambiabile con i principali layout di tubazioni globali

- Il nostro team di ingegneri può valutare i disegni del cliente e sviluppare soluzioni su misura per requisiti dimensionali non standard.

Sistema di tenuta ben studiato

Il gruppo di tenuta è ottimizzato per una resistenza sul campo a lungo termine:

- La sede autolubrificante in PTFE riduce l'attrito durante la rotazione della leva, proteggendo la superficie lucida della sfera dall'usura

- Prestazioni di tenuta bidirezionale per acqua, olio, gas e fluidi di processo leggermente corrosivi

- La disposizione ottimizzata della guarnizione dello stelo elimina le perdite fuggitive lungo l'albero della valvola

- Le proprietà antivegetative e anticalcare preservano la pulizia media, adattandosi perfettamente agli scenari di produzione igienica.

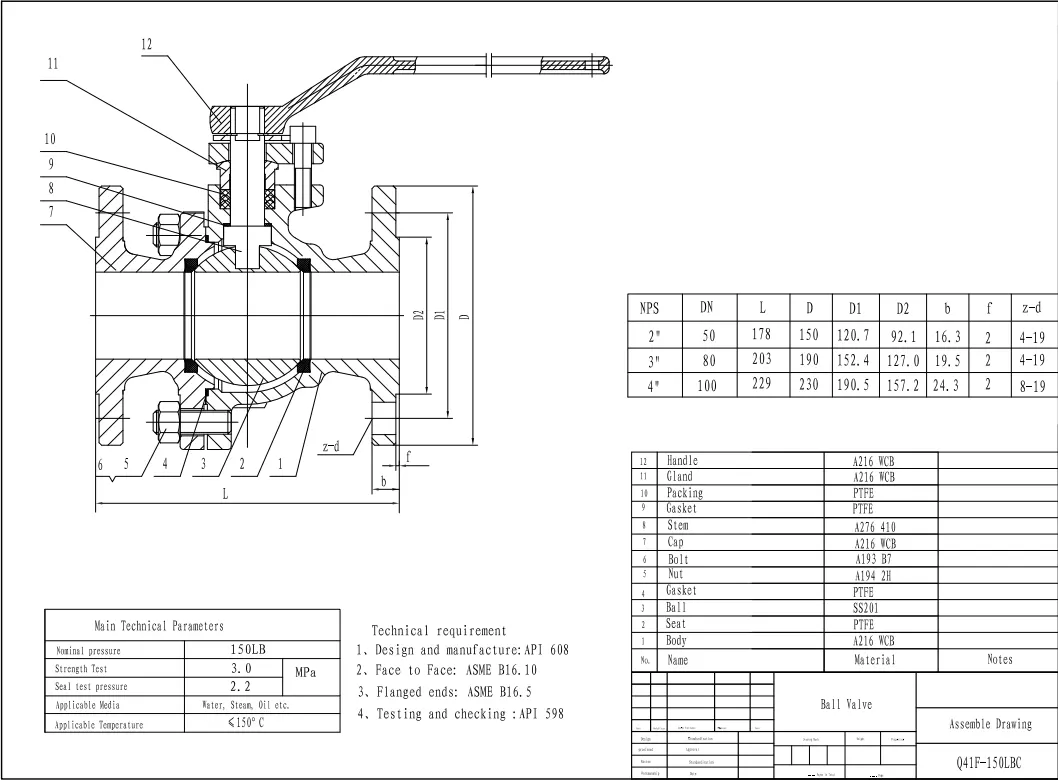

Specifiche tecniche

Parametri standard

Dimensioni: 1/2"-4" (articoli disponibili in stock)

Classe di pressione: PN16 / PN25 / PN40/PN64/PN100

Materiale corpo: SS304(CF8), SS316(CF8M)

Tipo di valvola: valvola a sfera manuale in acciaio inossidabile

Forma di connessione: Morsetto filettato/flangiato/sanitario

Temperatura di esercizio: -20°C ~ 180°C (dipende dalla mescola del sedile)

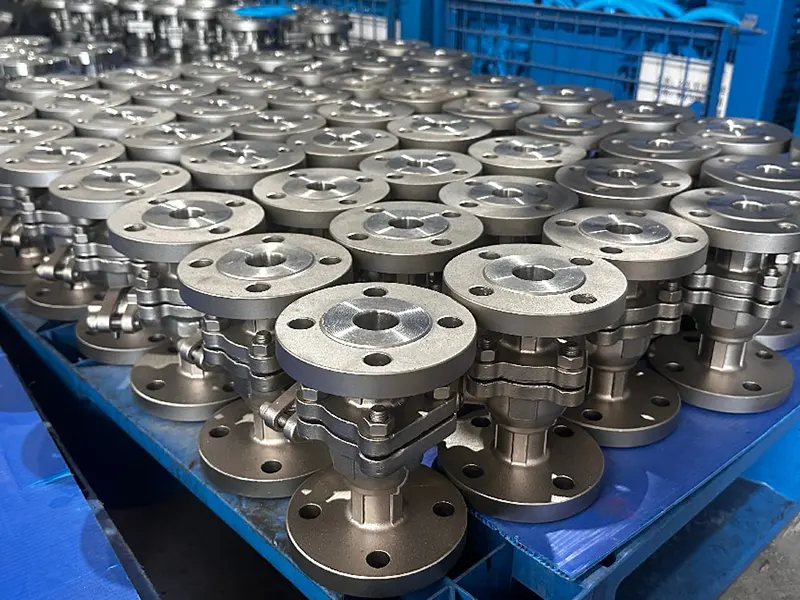

Flusso di lavoro di produzione

La nostra valvola a sfera manuale in acciaio inossidabile passa attraverso fasi di produzione complete:

-Fusione/forgiatura di precisione in acciaio inossidabile

-Trattamento termico per stabilizzare gli attributi meccanici del materiale

-Lavorazione CNC ad alta precisione per sfere, superfici di tenuta ed estremità di collegamento

-Assemblaggio unità completa con leva manuale; maniglia con serratura montata su richiesta

Punti salienti delle prestazioni

- Eccezionale resistenza alla ruggine e alla corrosione

- Design a passaggio totale per una perdita di pressione minima

- Chiusura ermetica bidirezionale affidabile per liquidi e gas

- Funzionamento manuale senza alimentazione, elevata adattabilità al sito

- Accessorio di bloccaggio della maniglia per evitare malfunzionamenti

- Conforme alle norme internazionali sulle tubazioni ASME B16.34

Aree di applicazione

Settore Trattamento Acque

La valvola a sfera manuale in acciaio inossidabile è ampiamente applicata in:

-Reti di condutture di adduzione e trattamento delle acque comunali

-Circuiti ausiliari di circolazione dell'acqua e delle acque reflue

-Isolamento e punti di commutazione della tubazione dell'acqua pulita

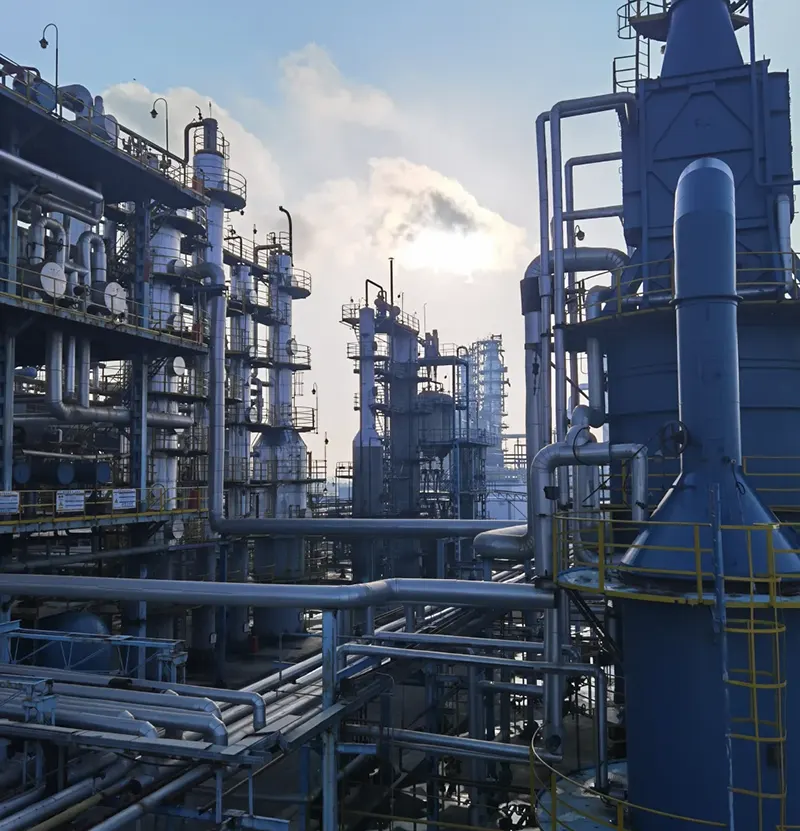

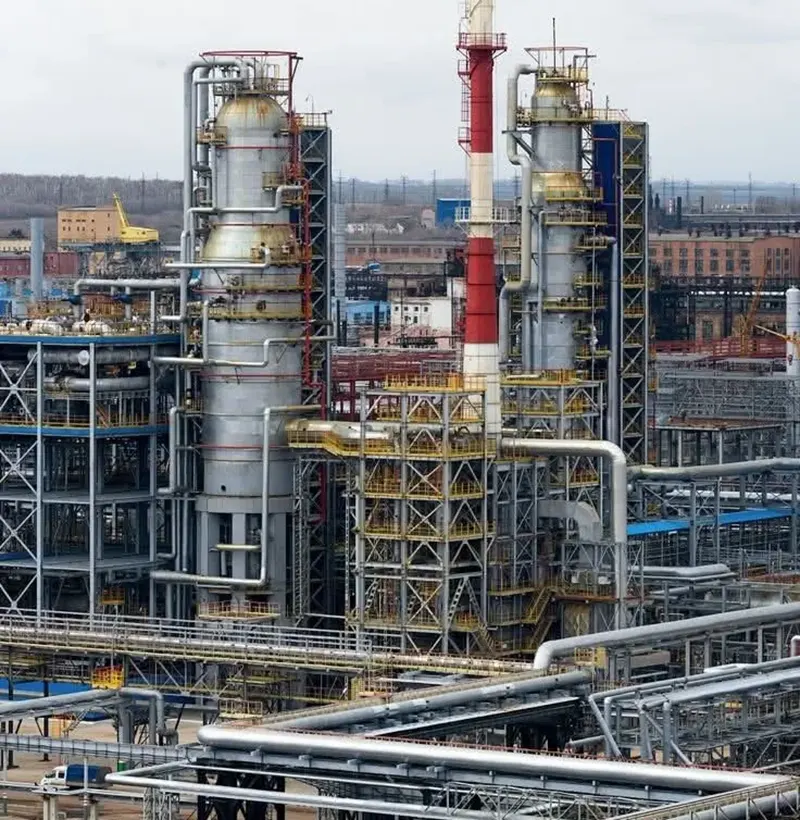

Settore Chimico e Petrolchimico

- Tubazioni generali per processi chimici leggeri

- Circuiti di controllo del fluido leggermente corrosivo

- Reti di condotte ausiliarie per impianti petrolchimici

Settore Alimentare, Bevande e Farmaceutico

- Condotte sanitarie per linee di produzione di alimenti e bevande

- Tubazioni di processo all'interno di officine farmaceutiche

- Trasferimento di fluidi igienico dove è obbligatoria l'assenza di contaminazione

Scenari marini e industriali generali

- Sistemi di tubazioni marine costiere e vicino alla costa

- Controllo del circuito ausiliario per progetti di siti di appaltatori di ingegneria

- Scorte di ricambio in rapida movimentazione per distributori locali e lavori di revisione degli impianti

Suggerimenti per le operazioni in loco e supporto globale al progetto

Per massimizzare la durata del servizio: eliminare le scorie di saldatura e i detriti solidi all'interno delle tubazioni prima dell'installazione. Non applicare forza bruta alla leva manuale. Eseguire periodicamente un ciclo completo della corsa per evitare che la guarnizione si attacchi dopo un lungo standby statico. Piccole perdite dello stelo possono essere corrette mediante una leggera regolazione della baderna. Includi i giunti e gestisci lo stato nei regolari giri di ispezione dell'impianto.

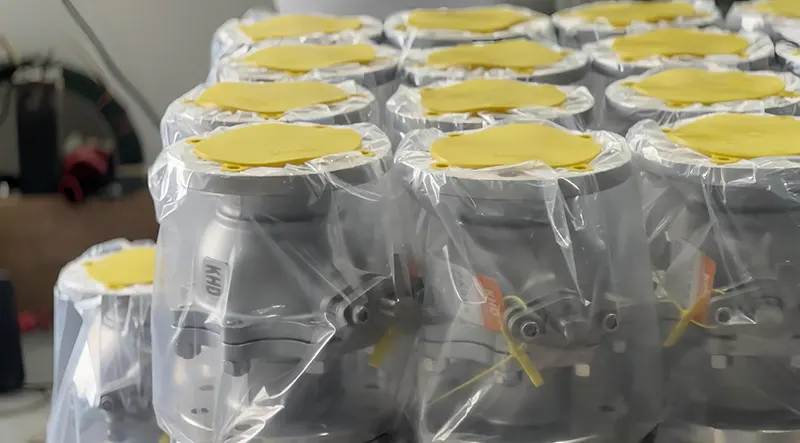

In qualità di produttore di valvole certificato API, ISO e CE, ogni unità supera il test di pressione, il test di tenuta e l'ispezione visiva prima della spedizione. Il nostro flusso di lavoro completo di controllo qualità copre il controllo in entrata delle materie prime, la lavorazione di precisione fino alla convalida del prodotto finito. I certificati di prova dei materiali possono essere forniti per la presentazione delle offerte e l'accettazione in loco di progetti all'estero.

È disponibile un servizio personalizzato flessibile OEM e ODM: sono supportati la regolazione del materiale, il dimensionamento speciale, la finitura superficiale, l'incisione del logo e l'ottimizzazione delle condizioni personalizzate. Il MOQ flessibile consente di effettuare prove su piccoli campioni e ordini di grandi quantità per progetti su larga scala.

Le nostre valvole a sfera manuali in acciaio inossidabile hanno ottenuto un ampio riconoscimento sul mercato nel sud-est asiatico, nel Medio Oriente, in Africa, in Europa e oltre. Grazie alle prestazioni costanti sul campo e alla comprovata durata a lungo termine, abbiamo costruito solide partnership a lungo termine con distributori, appaltatori di ingegneria e operatori di impianti finali in tutto il mondo. Se hai bisogno di unità affidabili per l'implementazione di progetti in corso o per il regolare rifornimento delle scorte, sentiti libero di metterti in contatto con il nostro team. Siamo pronti a condividere schede tecniche complete e preventivi competitivi su misura per le vostre effettive esigenze.
