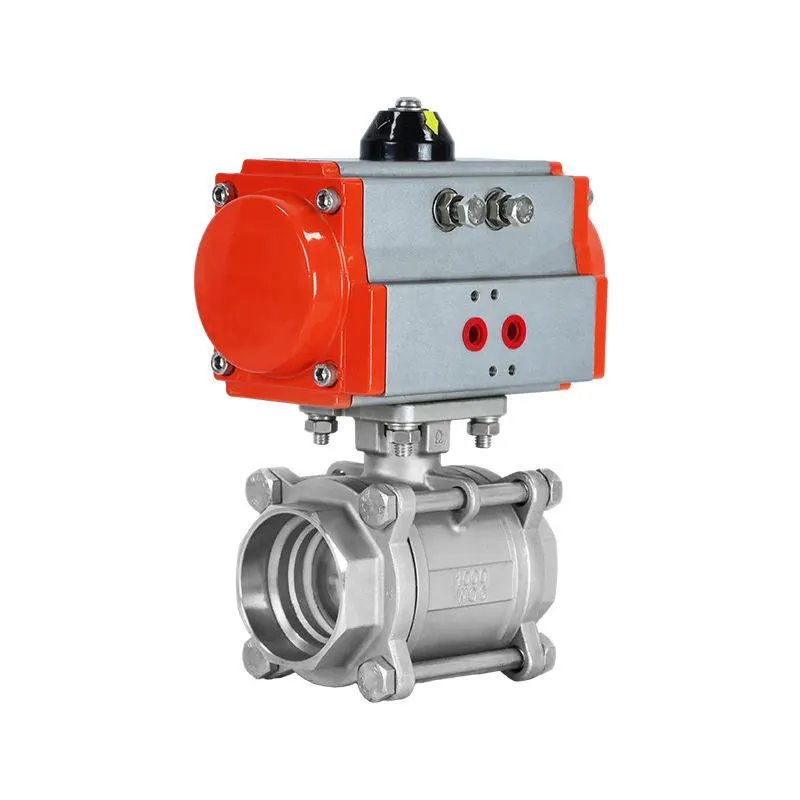

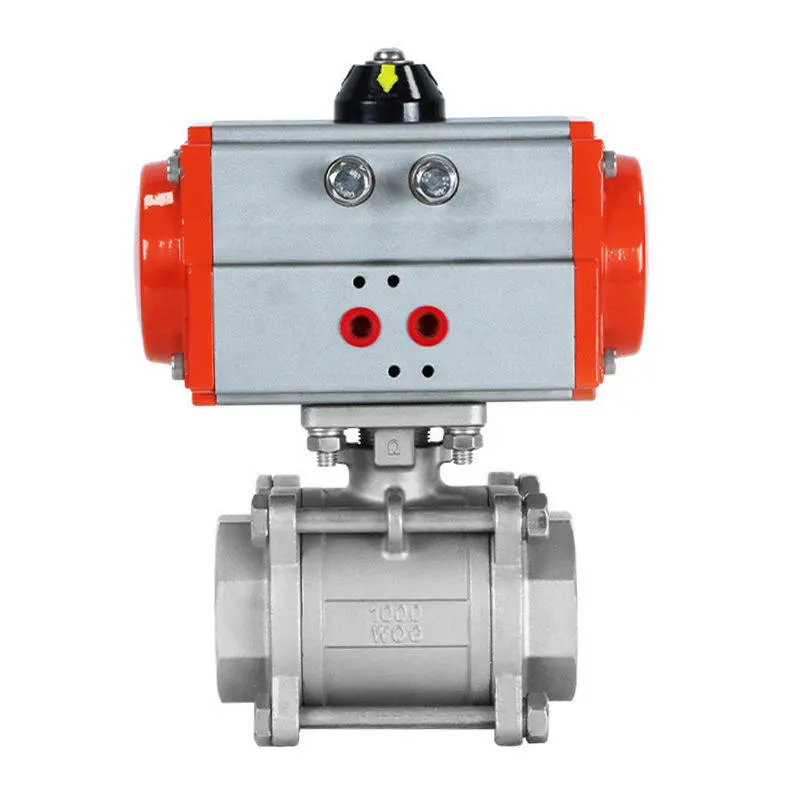

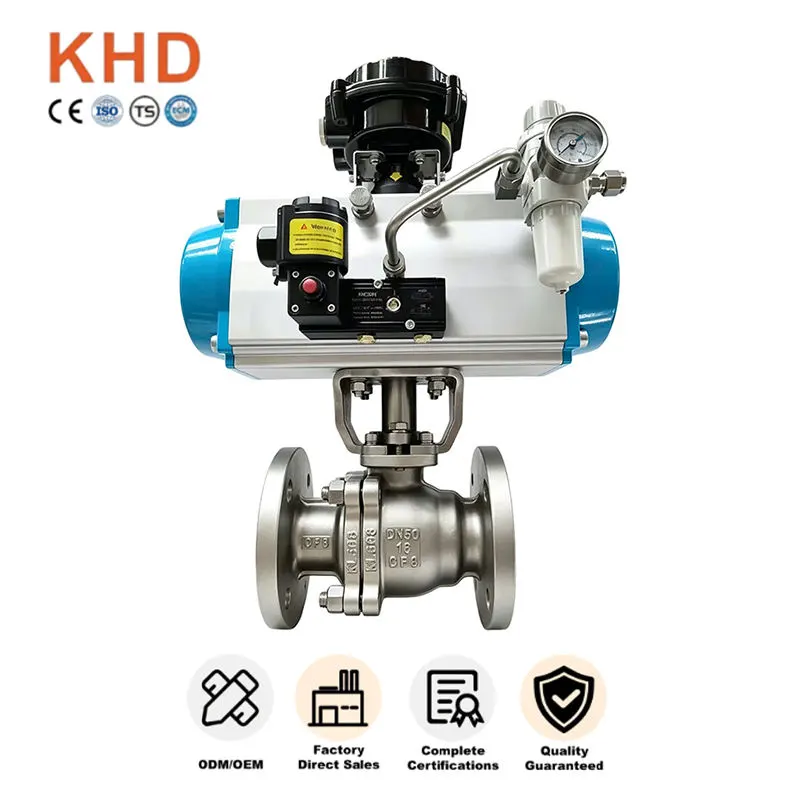

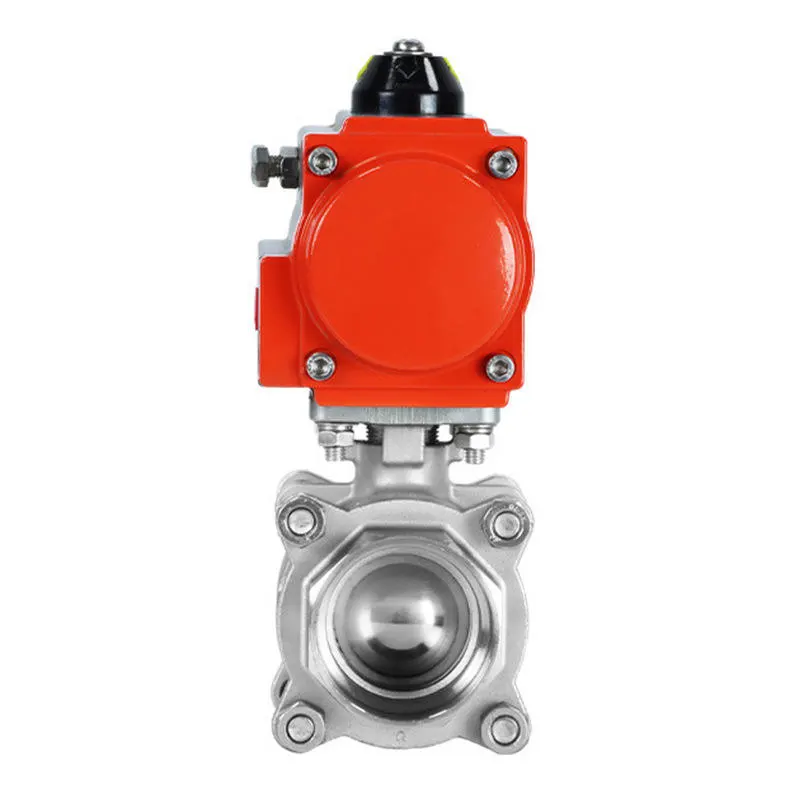

Valvola a sfera flangiata pneumatica in acciaio inossidabile

La valvola a sfera flangiata pneumatica in acciaio inossidabile è una valvola industriale automatizzata progettata per il controllo e l'intercettazione del flusso delle tubazioni. Prodotto da Huadu Valve Group, utilizza materiale in acciaio inossidabile SS304 / SS316 ed è adatto per condizioni di lavoro industriali automatiche.

È ampiamente utilizzato nelle condotte ausiliarie chimiche, negli impianti di trattamento dell'acqua, nelle linee di lavorazione del gasolio e nei sistemi di produzione automatizzati dove il controllo automatico, la resistenza alla corrosione e la sicurezza operativa sono fondamentali.

La valvola a sfera flangiata pneumatica in acciaio inossidabile garantisce un funzionamento stabile e una lunga durata in ambienti industriali esigenti.

Attributi chiave

Materie prime e vantaggi strutturali

Corpo valvola in acciaio inossidabile di alta qualità

La valvola a sfera flangiata pneumatica in acciaio inossidabile è realizzata in vero acciaio inossidabile SS304 e SS316, garantendo:

-Resistenza superiore a ruggine, ossidazione e corrosione per mezzi umidi, salati e leggermente corrosivi

-Evitare l'accumulo di ruggine, la formazione di incrostazioni e la contaminazione media durante un servizio a lungo termine

-La tecnologia standard di fusione e forgiatura elimina i fori interni di sabbia e i difetti del traferro

-Struttura solida resistente alla pressione, antideformazione in caso di funzionamento continuo e cicli frequenti

-Riduzione del rischio di guasti imprevisti e riduzione dei costi di sostituzione per l'utente finale

Ispezione rigorosa dei materiali

Ogni lotto di materie prime viene testato per garantire:

-Composizione chimica accurata per i gradi SS304/SS316

-Nessun materiale riciclato o scadente

-Prestazioni meccaniche stabili per condizioni di campo difficili

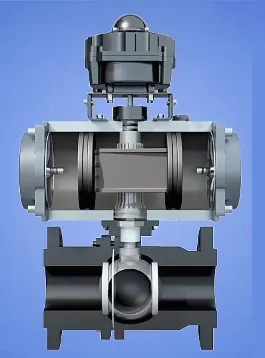

Vantaggi dell'azionamento dell'attuatore pneumatico

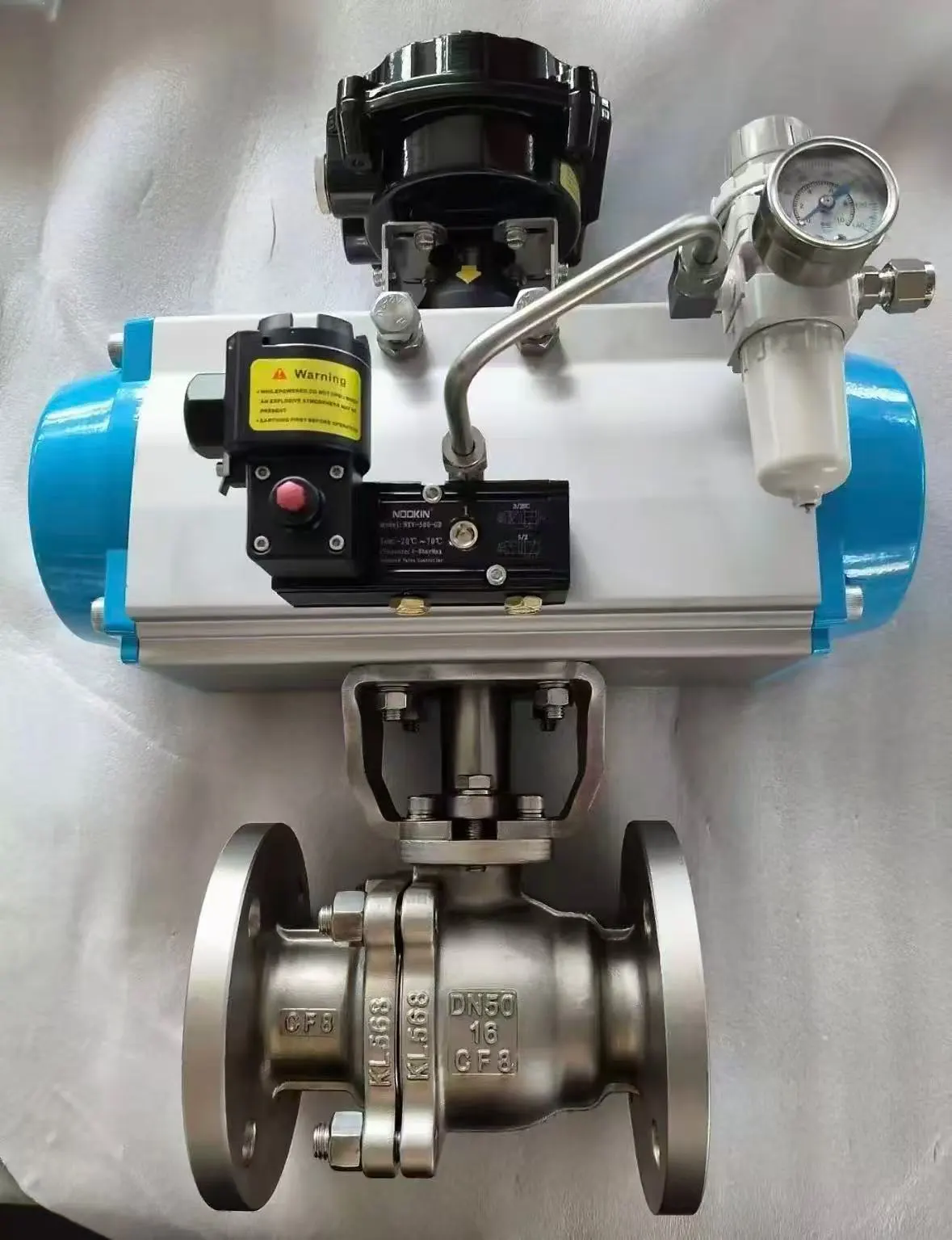

La valvola a sfera flangiata pneumatica in acciaio inossidabile è dotata di un attuatore pneumatico di alta qualità, che offre questi vantaggi fondamentali:

-Azione on-off a 90 gradi guidata dall'aria, non è richiesta alcuna operazione manuale

-Supporto elettrovalvola, finecorsa e connessione PLC per controllo automatico remoto

- Adatto ad alta quota, officine chiuse e siti chimici ad alto rischio per evitare rischi per la sicurezza manuale

- Prestazioni di commutazione sensibili e stabili, adatte a frequenti cicli on-off di linee di produzione automatizzate

Vantaggi della connessione a flangia standard

La connessione a flangia industriale standard fornisce:

-Fissaggio robusto, tenuta eccellente e forte capacità di carico della pressione per tubazioni per carichi pesanti

-Facile allineamento e assemblaggio con flange per tubi standard durante l'installazione in loco

- Comodo smontaggio, ispezione e manutenzione nella successiva revisione della pipeline

-Il design interno a passaggio totale riduce al minimo la resistenza al flusso, riduce la perdita di pressione e garantisce una trasmissione del fluido fluida

- Pienamente compatibile con i principali standard internazionali di tubazioni industriali

Struttura di tenuta professionale ottimizzata

I dettagli di tenuta ottimizzati di questa valvola a sfera flangiata pneumatica offrono:

-Sede in PTFE di alta qualità con proprietà autolubrificanti e basso attrito, commutazione fluida senza graffiare il nucleo della sfera

-Effetto di tenuta migliorato alla pressione nominale, compensando una minore usura dovuta a un funzionamento prolungato

-Design dello stelo anti-esplosione insieme alla guarnizione multistrato, che impedisce l'espulsione dello stelo e piccole perdite esterne

-Il nucleo sferico flottante lucido realizza un raccordo preciso con sedi per un'affidabile chiusura ermetica bidirezionale per liquidi e gas

Modalità di sicurezza opzionali dell'attuatore

Molteplici opzioni di attuatori soddisfano diversi requisiti di sicurezza del sito:

- Attuatore pneumatico a doppio effetto: chiusura di apertura rapida e bilanciata per il controllo automatico generale

- Attuatore pneumatico con ritorno a molla: ripristino automatico in posizione completamente aperta/completamente chiusa in caso di guasto dell'alimentazione d'aria, prevenendo il trabocco del mezzo e danni alle apparecchiature per le linee di prodotti chimici e gasolio

- Alloggiamento dell'attuatore in alluminio anodizzato duro, leggero, resistente all'usura per ambienti di officina polverosi e umidi

- Base di montaggio standard ISO 5211 per un facile abbinamento con elettrovalvole, finecorsa e posizionatori

Specifiche tecniche

Parametri standard

Dimensioni: DN15-DN200 (stock normale)

Pressione nominale: PN16 / PN25 / PN40/PN64/PN100

Materiale: acciaio inossidabile SS304, SS316

Tipo: valvola a sfera flangiata pneumatica in acciaio inossidabile

Intervallo di temperatura: -20°C ~ 180°C (a seconda del materiale del sedile)

Processo di produzione

La valvola pneumatica a sfera flangiata in acciaio inox è prodotta tramite:

- Fusione e forgiatura standard dell'acciaio inossidabile

- Trattamento termico per proprietà materiali stabili

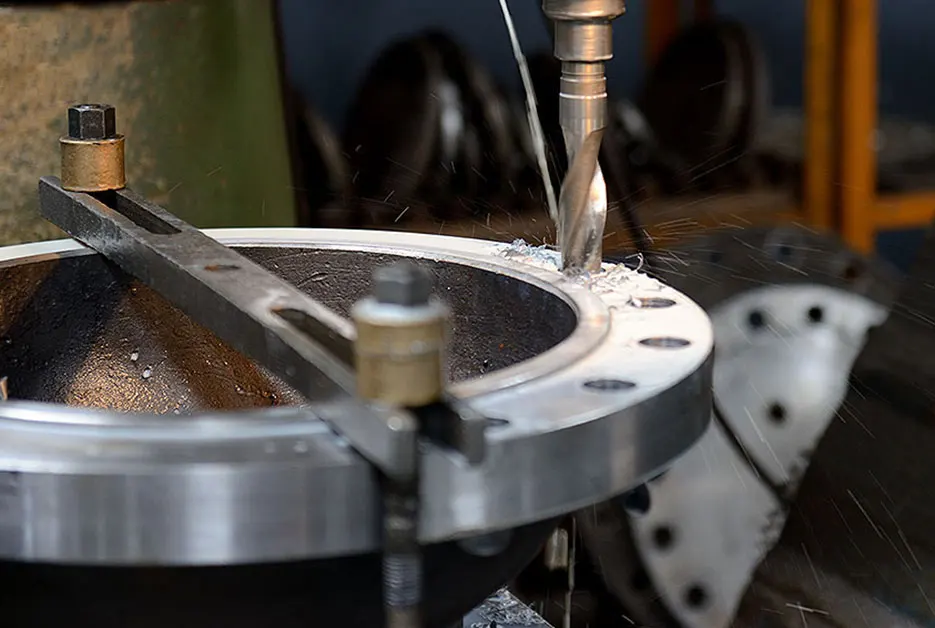

- Lavorazione di precisione CNC per superfici di tenuta ed estremità delle flange

- Gruppo completo di stelo antiscoppio e attuatore pneumatico abbinato

Caratteristiche prestazionali

- Eccellenti prestazioni antiruggine e anticorrosione

- Design a passaggio totale per una bassa resistenza al flusso

- Chiusura ermetica bidirezionale per fluidi liquidi e gassosi

- Molteplici opzioni di sicurezza dell'attuatore per una protezione a prova di guasto

- Resistere agli shock di pressione e ai colpi d'ariete causati da improvvisi cambiamenti di flusso

- Progettato per l'arresto automatico delle tubazioni e il servizio di controllo del flusso

Aree di applicazione

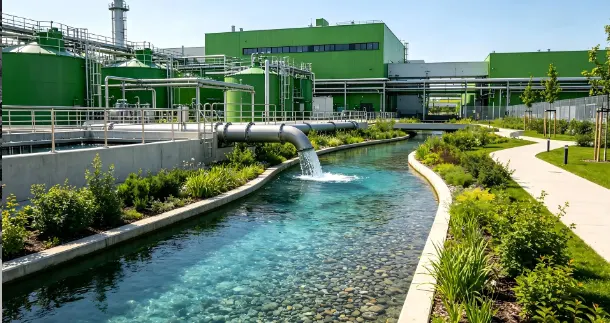

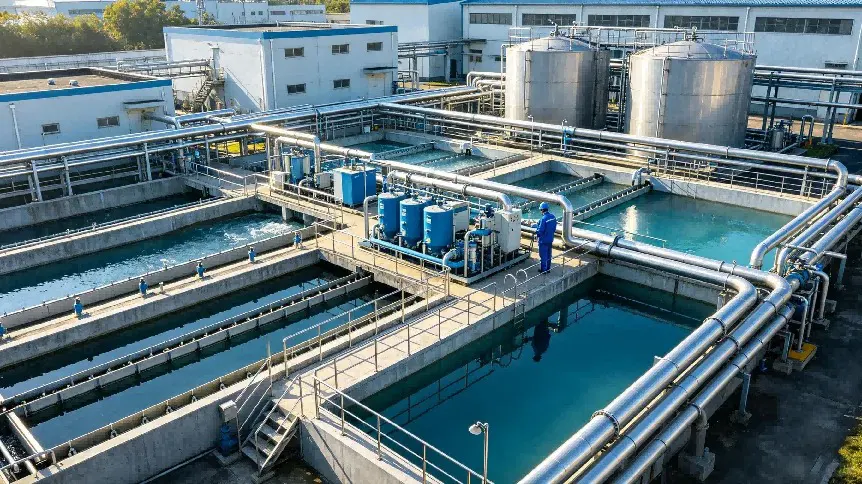

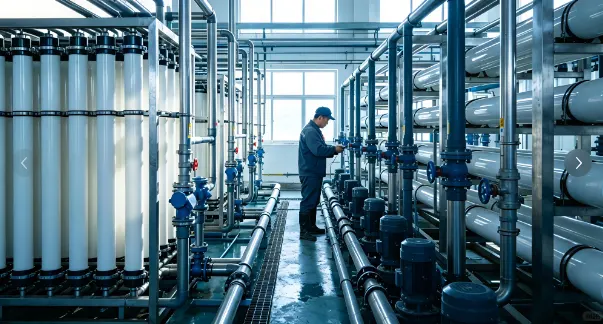

Industria del trattamento delle acque

La valvola a sfera flangiata pneumatica in acciaio inossidabile è ampiamente utilizzata in:

- Impianti automatizzati di trattamento delle acque comunali

- Condotte di controllo automatico della circolazione dell'acqua

- Sistemi ausiliari del trattamento delle acque reflue

- Gruppi valvole automatiche alimentazione acqua

Industria chimica e del gasolio

- Condotte di processi chimici automatici

- Circuiti di controllo del fluido leggermente corrosivo

- Tubazioni automatiche per il trattamento del gasolio

- Zone ad alto rischio scomode per il funzionamento manuale

Uso industriale generale

- Controllo automatizzato della pipeline della linea di produzione

- Officina chiusa e sistemi di tubazioni ad alta quota

- Costruzione automatizzata di nuove condotte e rinnovamento delle vecchie attrezzature del sito

Supporto per la qualità e l'approvvigionamento di progetti

In qualità di produttore di valvole industriali professionali in possesso di certificazioni CE, ISO e API, ogni valvola a sfera flangiata pneumatica in acciaio inossidabile viene sottoposta a severi test di fabbrica tra cui test di resistenza alla pressione, test di tenuta all'aria e ispezione dell'aspetto. Il nostro sistema completo di controllo qualità copre lo screening delle materie prime, la lavorazione meccanica di precisione, l'assemblaggio professionale e il test del prodotto finito. È possibile fornire rapporti sui test dei materiali e documenti di ispezione per la revisione dei progetti all'estero, le offerte e l'accettazione del sito.

Supportiamo pratici servizi di personalizzazione OEM e ODM in base alla temperatura di lavoro del sito, alle caratteristiche del mezzo e agli standard delle tubazioni. Gli elementi personalizzabili includono il materiale della valvola, la classe di pressione, il materiale di tenuta e la configurazione dell'attuatore. Il MOQ flessibile supporta ordini di campioni in piccoli lotti e acquisti in blocco di ingegneria su larga scala. Le nostre valvole a sfera flangiate pneumatiche in acciaio inossidabile vengono esportate nei mercati globali, ottenendo riconoscimenti costanti e una cooperazione a lungo termine da parte dei clienti di tutto il mondo.
