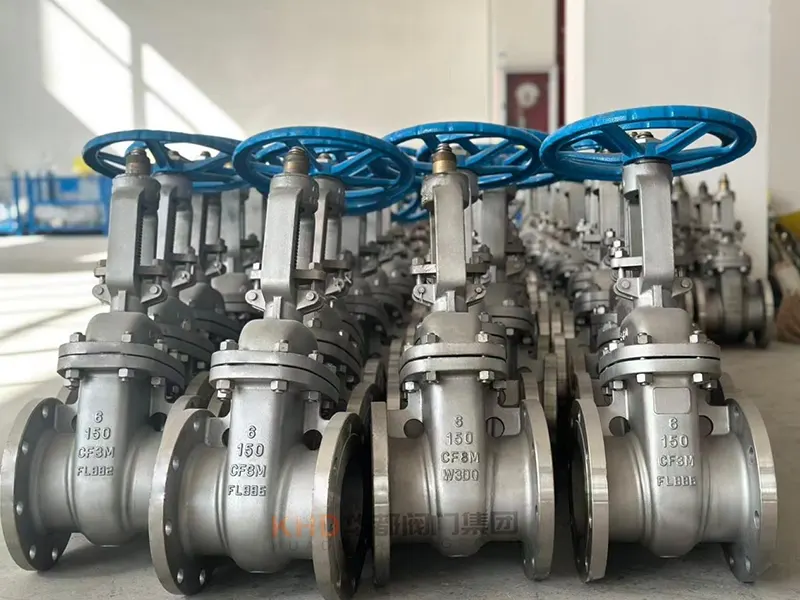

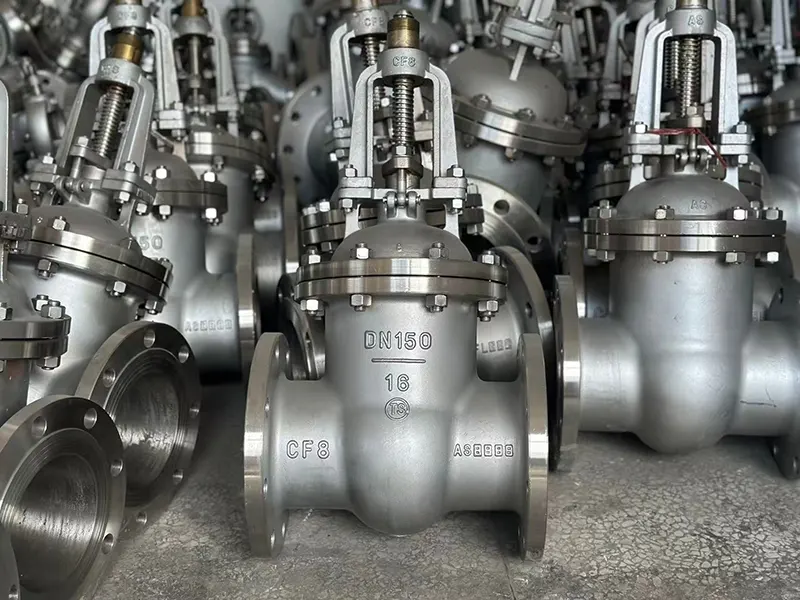

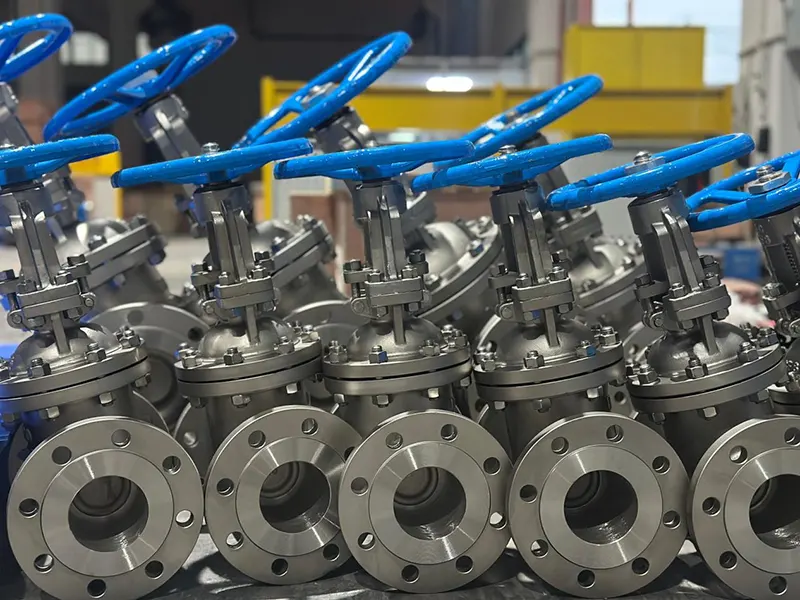

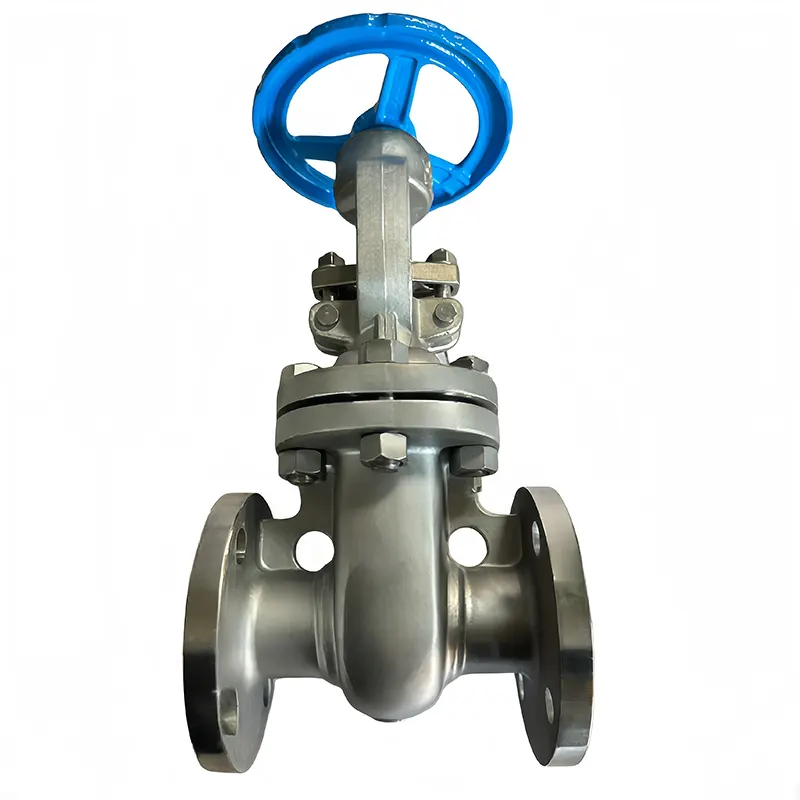

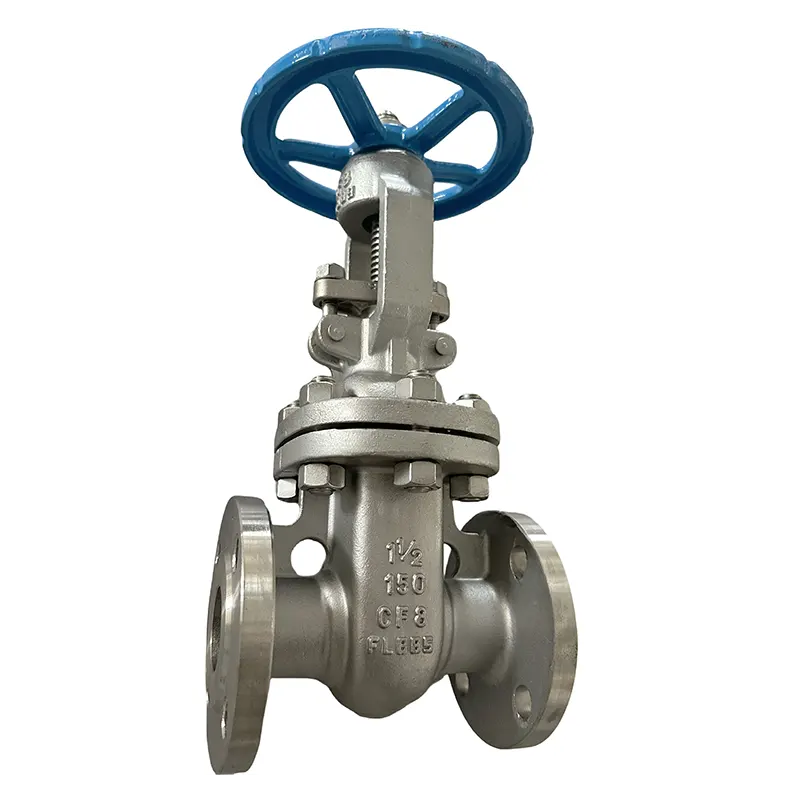

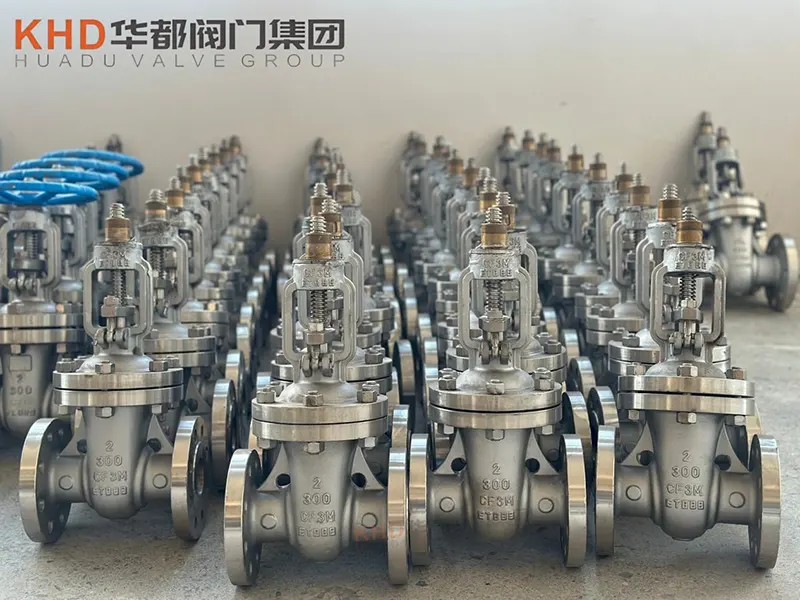

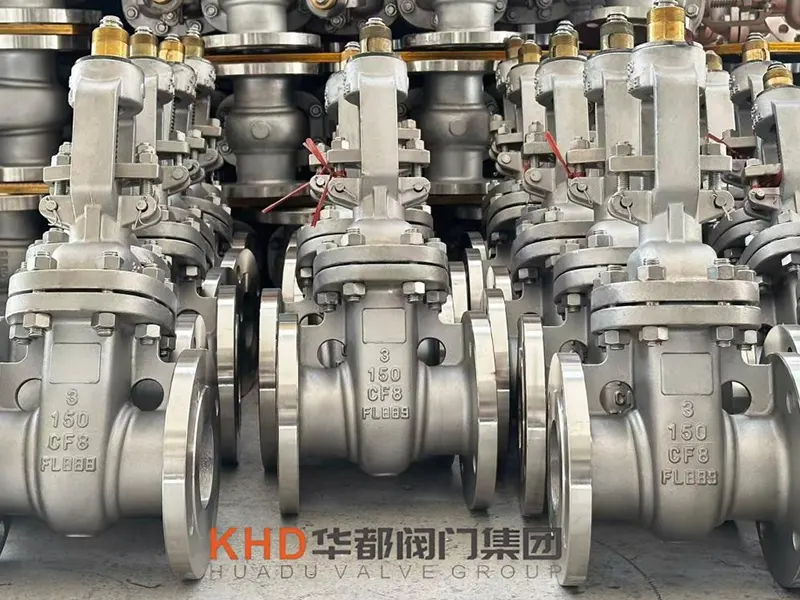

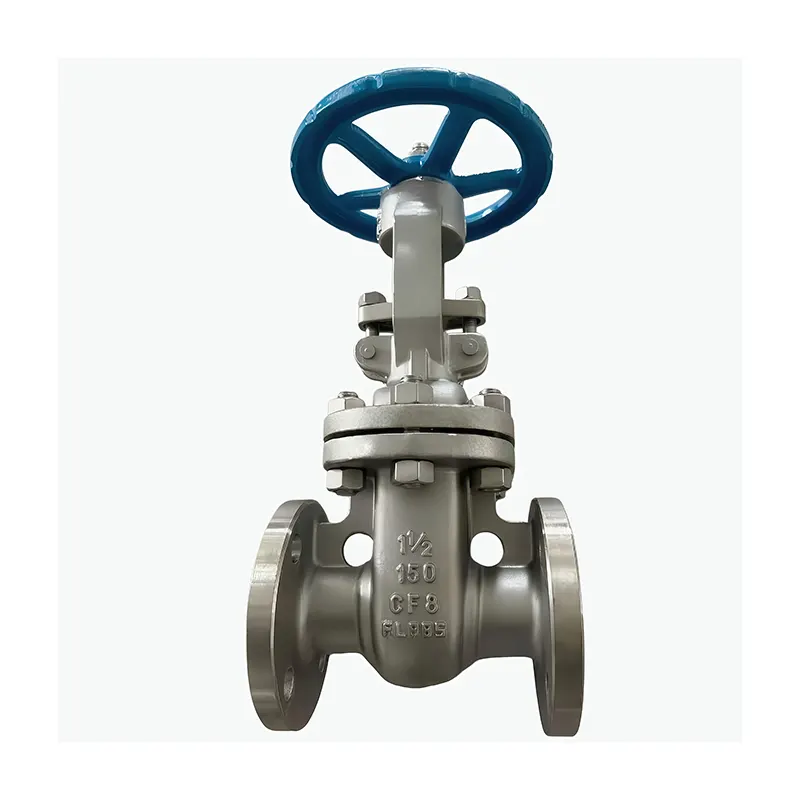

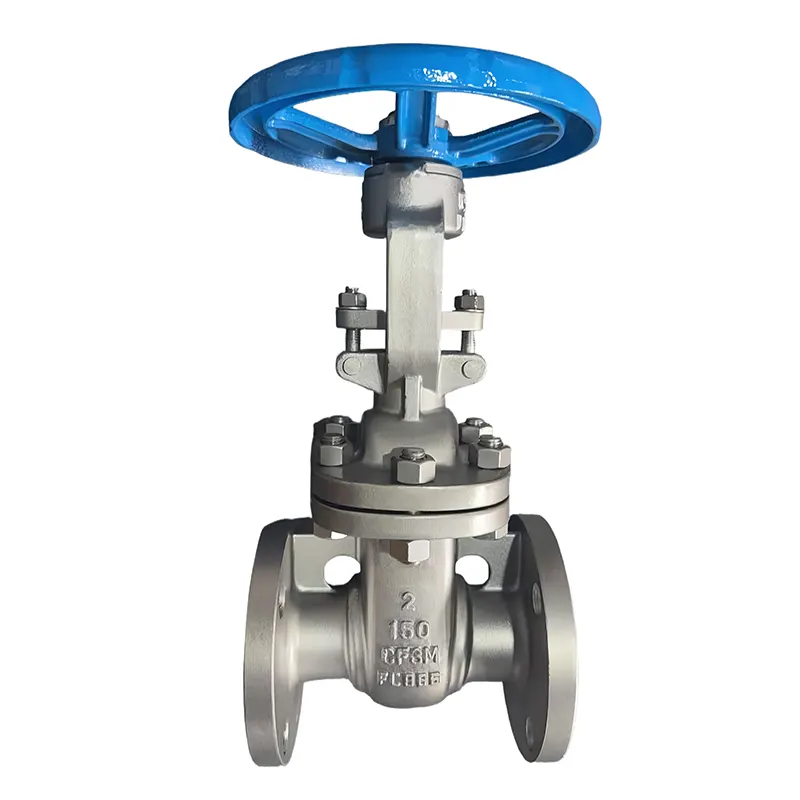

Estremità flangiata della valvola a saracinesca

Esistono differenze sostanziali tra connessione flangiata e connessione filettata sulle valvole a saracinesca?

Le connessioni flangiate utilizzano flange, bulloni e guarnizioni corrispondenti per collegare tubi e valvole. Si adattano a tubi di grande diametro e linee industriali ad alta pressione. Lo smontaggio per la riparazione è semplice e le prestazioni di tenuta rimangono stabili a lungo termine.

Le estremità filettate si avvitano direttamente su piccoli tubi senza flange. Costano meno e occupano meno spazio di installazione, ma sono adatti solo a linee di servizio leggere di piccole dimensioni e a bassa pressione. I giunti filettati tendono a infiltrarsi ad alte temperature e in condizioni di lavoro difficili e sono difficili da smontare in seguito.

Attributi chiave

È corretto utilizzare valvole a saracinesca flangiate per rallentare o regolare il flusso del fluido?

Si sconsiglia assolutamente di limitare il flusso con valvole a saracinesca flangiate. Queste valvole sono progettate esclusivamente per stati completamente aperti o completamente chiusi.

Mantenendo il cuneo semiaperto si consente al fluido che scorre velocemente di colpire continuamente la superficie di tenuta, graffiando e usurando rapidamente la sede, con conseguenti perdite permanenti. L'apertura parziale innesca inoltre forti vibrazioni e colpi d'ariete che danneggiano la valvola e le tubazioni collegate. Le valvole a globo o le valvole a sfera sono molto più adatte se è necessaria la regolazione del flusso.

In quali intervalli di dimensioni regolari e valori di pressione rientrano solitamente le valvole a saracinesca con estremità flangiata?

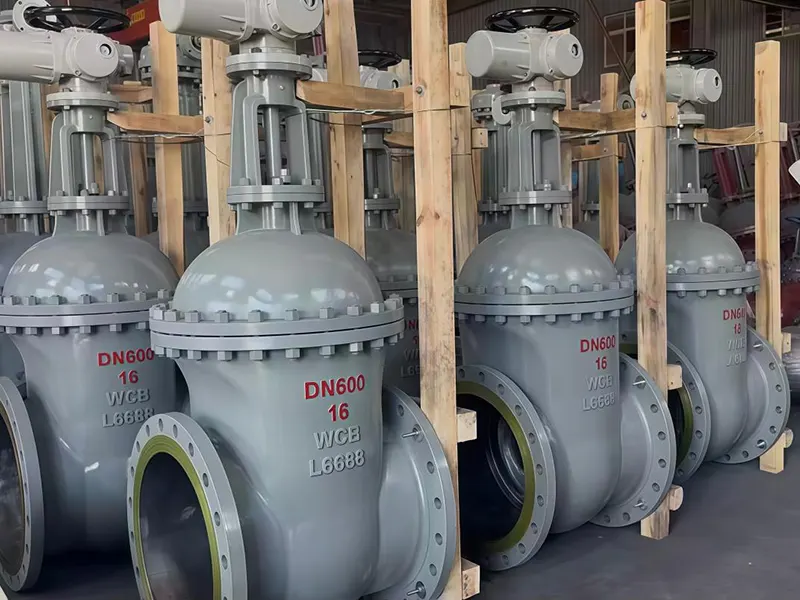

Le dimensioni nominali comuni coprono da DN50 a DN1200. DN80, DN100, DN150, DN200 e DN300 sono le nostre dimensioni più vendute per progetti industriali e comunali.

I gradi di pressione standard includono due sistemi principali:

Norma GB PN10, PN16, PN25, PN40; Classe ANSI 150, Classe 300, Classe 600.

PN16 e Classe 150 funzionano per la maggior parte delle condotte di acqua, vapore e prodotti chimici in generale, mentre livelli di pressione più elevati gestiscono scenari di lavoro petrolchimici e di vapore ad alta temperatura.

Quali materie prime tipiche vengono adottate per la produzione di valvole a saracinesca flangiate?

I materiali del corpo valvola e del cuneo vengono selezionati in base al mezzo e alla temperatura:

Acciaio al carbonio WCB: la nostra scelta tradizionale, solida resistenza per olio normale, acqua e vapore a media temperatura

Acciaio inossidabile SS304 / SS316: anticorrosione, ideale per condotte di liquidi chimici e acqua di mare

Ferro duttile: scelta economica per sistemi municipali di acqua pulita a bassa pressione

Sono inoltre abbinati diversi accessori di tenuta: baderna in grafite per vapore ad alta temperatura, RPTFE per mezzi corrosivi deboli e lega dura Stellite per superfici di tenuta ad alta pressione resistenti all'usura.

Quali passaggi di manutenzione giornaliera dovremmo seguire per le valvole a saracinesca con estremità flangiata?

Effettuare semplici controlli regolari può far durare la valvola a saracinesca molto più a lungo.

Assicurati di aprire o chiudere completamente solo la valvola, non lasciarla aperta a metà perché ciò consumerà rapidamente la guarnizione.

Controllare i bulloni della flangia ogni pochi mesi. Stringere quelle allentate e sostituire le vecchie guarnizioni se si notano perdite attorno al giunto.

Applicare di tanto in tanto un lubrificante speciale sullo stelo della valvola in modo che la maniglia ruoti agevolmente senza bloccarsi.

Eliminare la polvere e gli accumuli chimici dall'esterno della valvola per impedire la formazione di ruggine sul corpo e sulle flange.

Se la valvola perde ancora quando è completamente chiusa, smontarla per pulire o sostituire i cunei e le sedi di tenuta usurati.

Se la valvola non verrà utilizzata per un po’, lasciala completamente aperta e copri lo stelo per proteggerla da ruggine e sporco.
