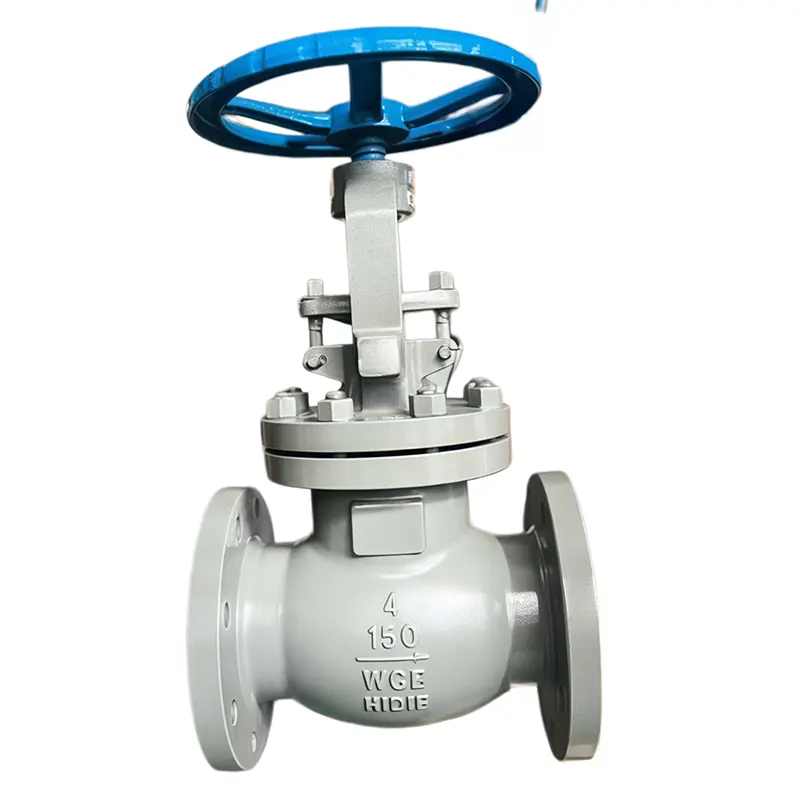

Valvola a globo flangiata

Siamo un produttore di valvole professionale con certificazioni ISO, CE e API. Possediamo apparecchiature di produzione avanzate e una serie completa di sistemi di controllo qualità. Accettiamo anche ordini OEM e ODM, con quantità di ordine minimo flessibili. I nostri prodotti affidabili vengono esportati in tutto il mondo e ottengono un ampio riconoscimento da parte dei clienti.

Come funziona?

Ruotare il volantino per sollevare o abbassare il disco interno contro la sede della valvola. Girare il volantino per spostare il disco interno verso l'alto o verso il basso contro il sedile. Sollevare il disco a metà per rallentare il fluido oppure sollevarlo completamente per ottenere il flusso massimo. Spingere il disco saldamente contro la sede per arrestare completamente il flusso. Questa configurazione consente di regolare il volume del flusso in modo fluido, indipendentemente da quanto sia aperta la valvola.

Attributi chiave

Quali sono i principali vantaggi?

Il vantaggio principale è la regolazione accurata del flusso, una caratteristica che le valvole a sfera non possono gestire bene. Sigilla ermeticamente per evitare completamente perdite. Il corpo solido e spesso funziona costantemente in condizioni di calore e pressione elevati. Le guarnizioni e i dischi possono essere sostituiti direttamente sul posto senza rimuovere l'intera valvola, riducendo i tempi e le spese di manutenzione.

Dove vengono utilizzati?

Le valvole a globo flangiate sono comuni su tutti i tipi di tubazioni industriali. Li puoi trovare nei circuiti del vapore delle centrali elettriche, nelle linee di produzione chimica, negli impianti di trattamento dell'acqua, nei tubi di distribuzione di petrolio e gas, oltre che nei sistemi di riscaldamento di acqua calda e vapore.

Flangiato o filettato?

Le valvole a globo flangiate si bloccano sui tubi con flange imbullonate. Supportano diametri di grandi dimensioni e pressioni di esercizio elevate e consentono di separare rapidamente la valvola dalle tubazioni per ispezioni o riparazioni. Le versioni filettate si avvitano direttamente su tubi di piccole dimensioni, adatte solo per dimensioni ridotte e linee a bassa pressione. I giunti filettati tendono a gripparsi dopo un lungo utilizzo e sono molto più difficili da smontare in seguito.

Cos'è una valvola a globo flangiata?

Una valvola a globo flangiata è una valvola industriale di intercettazione e strozzatura con estremità di collegamento flangiate. Controlla il flusso del fluido sollevando e abbassando il disco all'interno del corpo valvola. Il design della flangia consente un montaggio rapido e stretto della tubazione e un facile smontaggio per la manutenzione, ampiamente utilizzato in tutti i tipi di sistemi di tubazioni industriali.

Perché scegliere la connessione a flangia invece della filettatura o dell'estremità a saldare?

R: Il collegamento a flangia è facile da smontare per la revisione o la sostituzione della valvola senza tagliare le tubazioni. L'area di contatto della guarnizione della flangia fornisce un effetto di tenuta stabile, più adatto a condizioni di lavoro di grande diametro, alta pressione e manutenzione frequente. Le valvole filettate sono solo per tubazioni a bassa pressione di piccole dimensioni.

Quali sono i punti chiave per l'installazione della flangia?

Pulire le scorie di saldatura, la ruggine e i detriti sulla superficie di tenuta della flangia prima dell'installazione;

Abbinare le guarnizioni standard in base alla temperatura media (grafite per alte temperature, PTFE per corrosione);

Stringere i bulloni della flangia in modo simmetrico e uniforme per evitare perdite di sollecitazione irregolari;

Non serrare eccessivamente i bulloni per schiacciare e danneggiare la guarnizione.

Come mantenere la valvola a globo flangiata per prolungarne la durata?

Ingrassare lo stelo della valvola una volta ogni tre mesi per evitare che si blocchi.

Serrare nuovamente tutti i bulloni della flangia una volta che la tubazione ad alta temperatura si è completamente riscaldata.

Eliminare eventuali residui di fluido corrosivo all'interno delle valvole se si prevede di spegnere il sistema per un lungo periodo.

Le valvole di standby del ciclo si aprono e si chiudono regolarmente per evitare che le parti interne si chiudano arrugginite.
