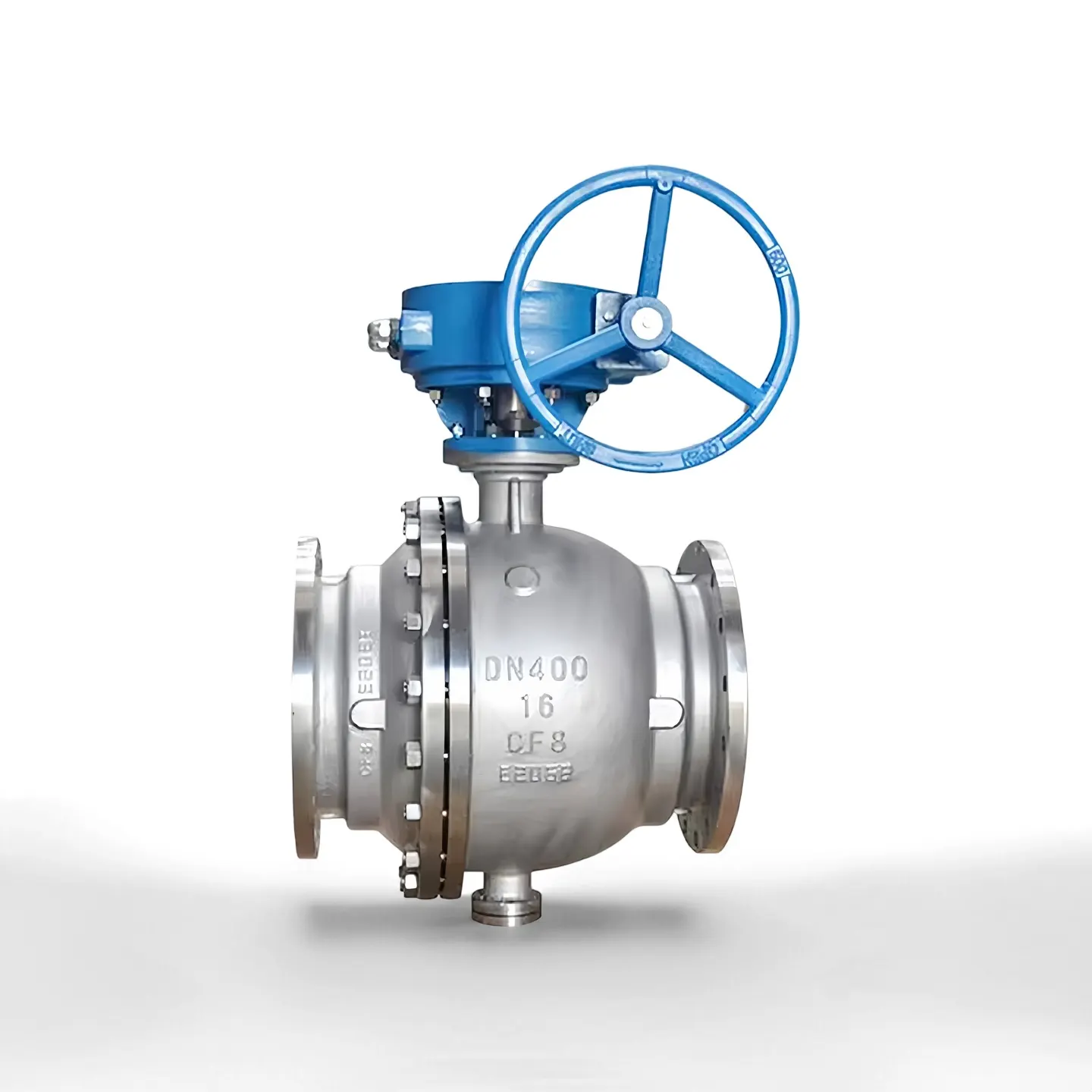

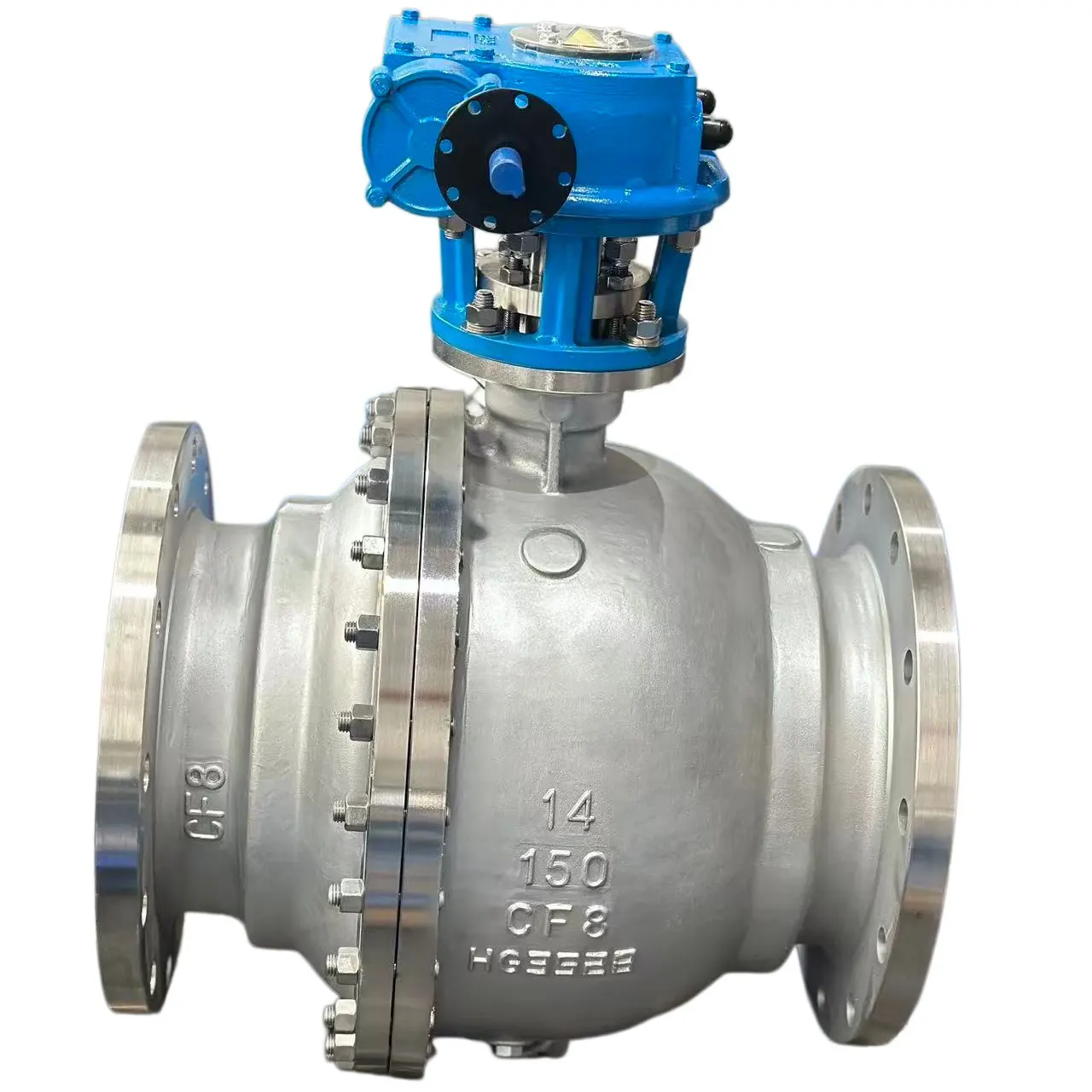

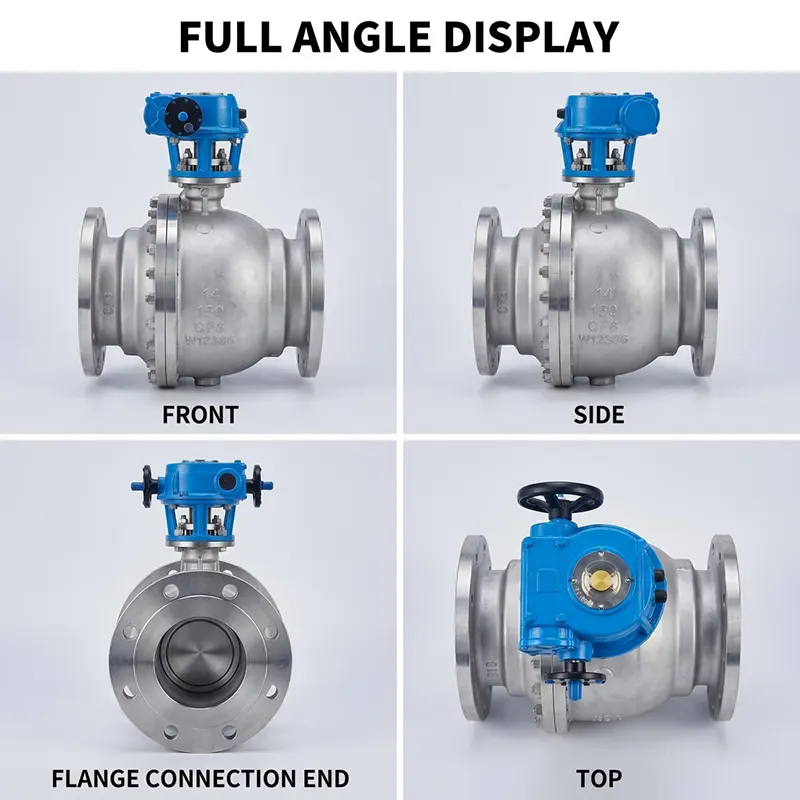

Valvola a sfera flangiata forgiata con valvola a sfera fissa in acciaio inossidabile

Caratteristiche del prodotto

- Struttura a sfera fissa montata su perno, adatta per condizioni di lavoro di grande diametro e alta pressione.

- Corpo valvola forgiato con materiale denso, elevata resistenza meccanica e buone prestazioni anticorrosione.

- Design a porta completa, piccola resistenza al flusso, grande capacità di flusso, conveniente per la pulizia delle tubazioni.

- Il sedile flottante caricato a molla garantisce una chiusura ermetica bidirezionale e un basso tasso di perdite.

- Design dello stelo anti-esplosione, costruito in una struttura antistatica e ignifuga conforme alla norma API 607.

- Sede con scarico automatico per sovrapressione anomala della cavità per migliorare la sicurezza operativa.

- Bassa coppia operativa, supporta frequenti cicli di apertura-chiusura per un servizio stabile a lungo termine.

Attributi chiave

Struttura del prodotto

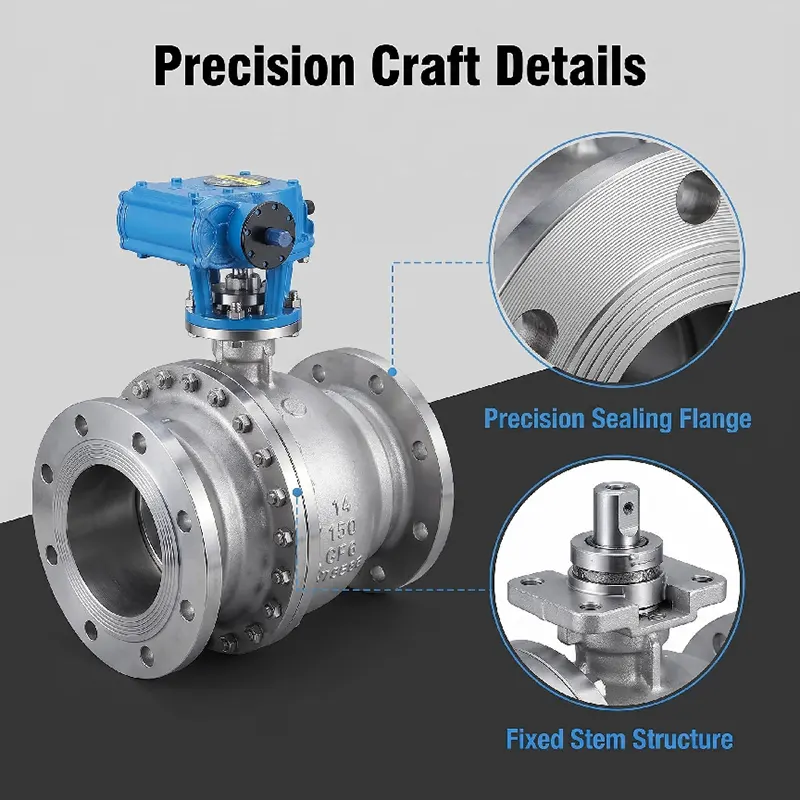

Questa è una valvola a sfera flangiata forgiata con valvola a sfera fissa in acciaio inossidabile. La sfera è supportata dagli alberi del perno superiore e inferiore invece di fluttuare grazie alla forza del sedile. I componenti principali includono corpo valvola forgiato, coperchio, sfera fissa, alberi del perno superiore e inferiore, sedi flottanti precaricate a molla, stelo anti-esplosione, estremità di collegamento a flangia e cuscinetto di montaggio superiore ISO 5211 per attuatori. Su richiesta è possibile fornire la funzione doppio blocco e spurgo. Opzioni faccia flangia: RF, RTJ.

- Corpo valvola/coperchio: acciaio inossidabile forgiato A182 F304 / A182 F316L

- Sfera: acciaio inossidabile forgiato, cromato duro o superficie dura in stellite

- Stelo: acciaio inossidabile A182 F316

- Guarnizione sede: PTFE / RPTFE per tenuta morbida; Stellite 6 lega dura per tenuta dura in metallo

- Guarnizione e O ring: FKM, PTFE, personalizzati per fluidi a temperatura diversa

- Bulloni: bulloni in acciaio inossidabile B8 / B8M

Intervallo di pressione e temperatura

-Classe di pressione: PN16-PN100, Classe150-Class2500

-Temperatura di lavoro:

•Versione con tenuta morbida: -29℃ ~ +200℃

•Versione con tenuta dura in metallo: -29℃ ~ +425℃

-Standard di prova: API 598, test del guscio 1,5 volte la pressione nominale; prova del sedile 1,1 volte la pressione nominale

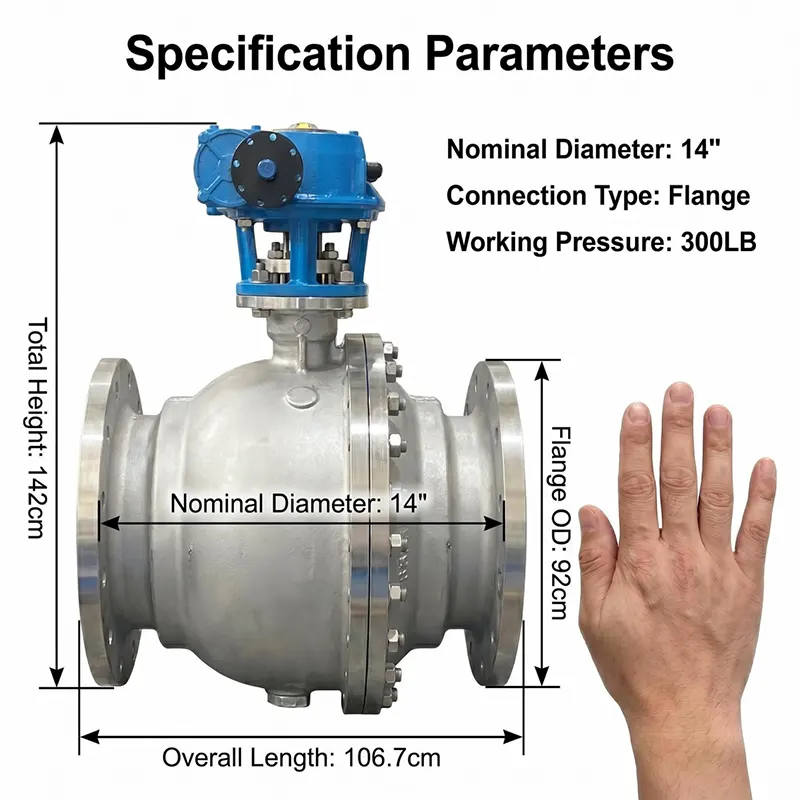

-Gamma di dimensioni: DN50-DN600 (NPS2"-NPS24")

Tipi di operazione

-Manuale: operatore con ingranaggio a vite senza fine per requisiti di coppia elevati

-Pneumatico: attuatore pneumatico a semplice effetto/doppio effetto, con finecorsa ed elettrovalvola

-Elettrico: Attuatore elettrico di tipo on-off o modulante per il controllo automatico a distanza

-Attuazione idraulica/elettroidraulica disponibile su richiesta speciale

Tutti gli attuatori sono adatti alla piattaforma di montaggio ISO 5211.

Applicazioni

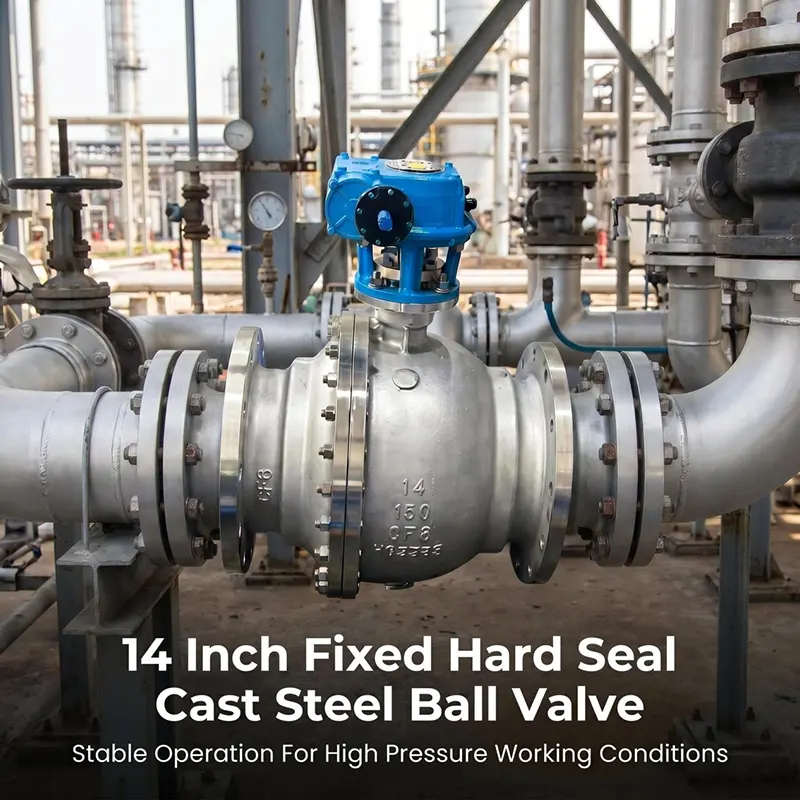

Ampiamente adottato per servizi on-off e di isolamento per liquidi, gas e mezzi corrosivi. Utilizzato principalmente in oleodotti e gasdotti a lunga distanza, impianti petrolchimici, lavorazioni chimiche, produzione di energia, trattamento delle acque, GNL e altri progetti industriali pesanti.

Perché scegliere la nostra valvola a sfera flangiata forgiata con valvola a sfera fissa in acciaio inossidabile？

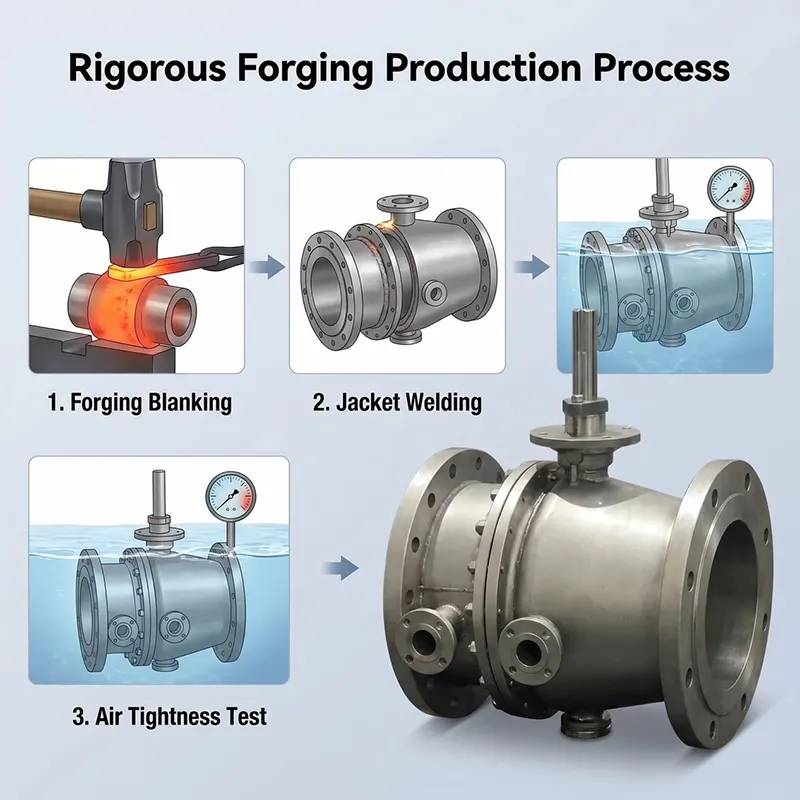

1. Adottare un processo di forgiatura completo, materiale interno compatto senza difetti di porosità di fusione, montare tubazioni per carichi pesanti ad alta pressione.

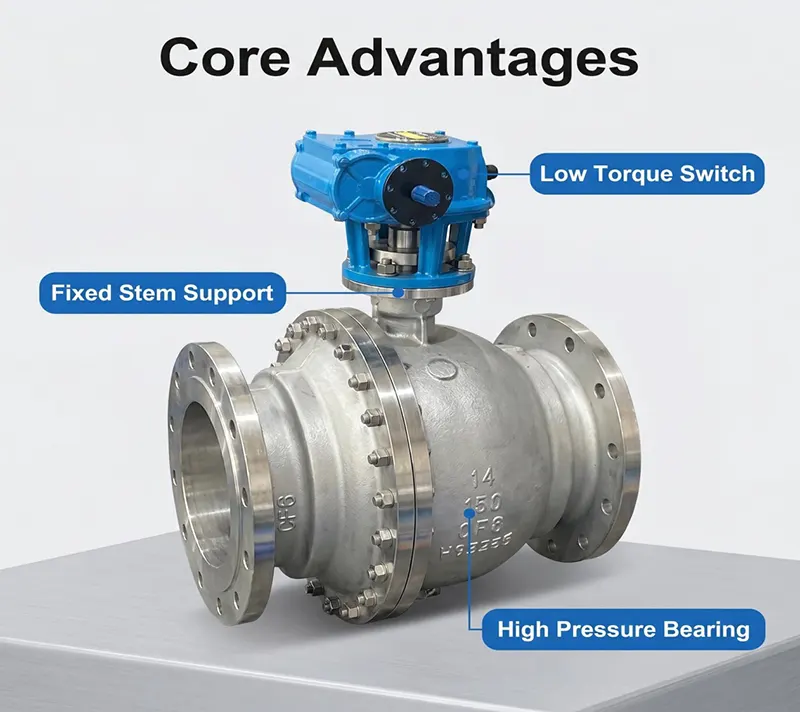

2. Il design della sfera fissa con perno riduce notevolmente la coppia operativa per condizioni di lavoro ad alta pressione di grandi dimensioni.

3. Ispezione rigorosa del materiale in entrata, ogni valvola supera il test completo di tenuta idrostatica e della sede del gas prima della consegna.

4. Supporta due versioni con tenuta morbida e tenuta rigida in metallo per soddisfare le diverse esigenze di temperatura e mezzo.

5. Offriamo supporto tecnico completo, revisione dei disegni e guida post-vendita per il tuo progetto.

Guida all'acquisto

Si prega di fornire le seguenti informazioni quando si invia la richiesta:

1. Dimensione nominale e classe di pressione

2. Mezzo di lavoro, temperatura di lavoro effettiva

3. Tipo di tenuta: tenuta morbida o tenuta dura in metallo

4. Tipo di funzionamento (ingranaggio a vite senza fine/pneumatico/elettrico ecc.)

5. Flangia standard e tipo flangia (RF / RTJ)

6. Requisito speciale: sicurezza antincendio, funzione DBB, trattamento anticorrosivo ecc.

Il nostro ingegnere offrirà la proposta adeguata in base alle vostre condizioni di lavoro.

Imballaggio e spedizione

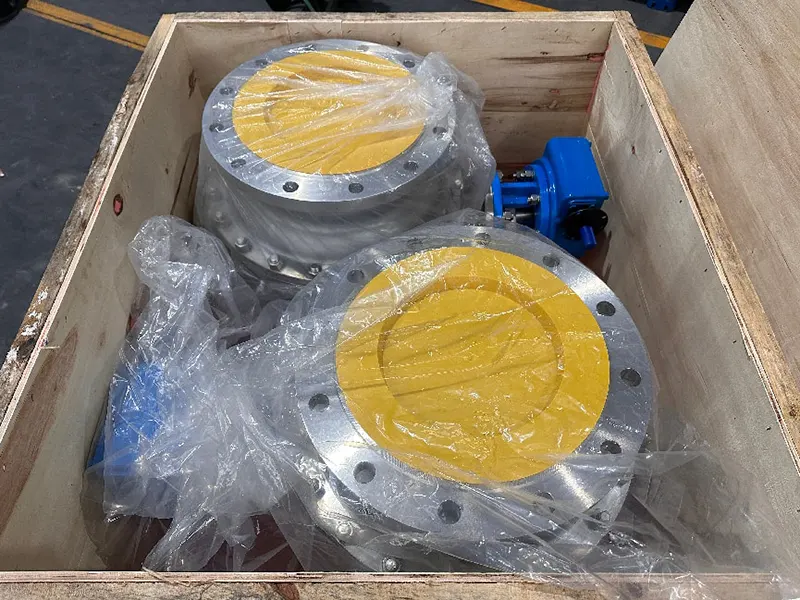

Ogni valvola verrà pulita e protetta prima dell'imballaggio. Le porte delle valvole sono sigillate con tappi di plastica per mantenere pulita la cavità interna. Le valvole sono imballate in casse di compensato massiccio adatte al trasporto marittimo. Supportiamo EXW,FOB, CIF, DAP e altri termini commerciali. Le merci possono essere consegnate al porto marittimo o al magazzino designato.

OEM e ODM

Accettiamo ordini OEM e ODM. Possiamo personalizzare il materiale del corpo, il materiale della guarnizione, lo standard della flangia, lo stelo di estensione speciale, la verniciatura speciale e la marcatura del logo in base al disegno del cliente o ai requisiti tecnici. MOQ flessibile per gli ordini di progetto.

Ispezione e test

Ogni valvola viene sottoposta a un'ispezione completa prima della spedizione secondo lo standard API 598.

- Ispezione in entrata delle materie prime: controllo della composizione chimica del materiale e delle proprietà meccaniche, registrazione della tracciabilità del materiale fornita.

- Test idrostatico del guscio: 1,5 volte la pressione nominale per corpo valvola e coperchio.

- Test di tenuta della sede: 1,1 volte la pressione nominale, acqua o azoto.

- Ispezione visiva, controllo dimensionale, ispezione verniciatura e finitura superficiale.

- Test di testimone da parte di istituti terzi come SGS, BV è accettabile su richiesta del cliente.

- È possibile fornire una serie completa di documenti tra cui certificato di prova dei materiali MTC, rapporto di prova idraulica e certificato di conformità.

Guida all'installazione e alla manutenzione

- Pulire accuratamente la tubazione prima dell'installazione per eliminare scorie di saldatura, sabbia e detriti ed evitare danni alla superficie di tenuta.

- Montare la valvola nella direzione del flusso corretta, serrare i bulloni della flangia in modo incrociato e uniforme.

- Non mantenere la valvola in posizione semiaperta per periodi prolungati di conservazione o di funzionamento.

- Per il funzionamento regolare, eseguire periodicamente il ciclo di apertura e chiusura della corsa completa per evitare l'incollaggio della guarnizione.

- Controllare il giunto della flangia e la guarnizione dello stelo per eventuali perdite esterne durante l'ispezione di routine del sito.

- Sostituire le parti usurate delle guarnizioni durante la fermata programmata; utilizzare il materiale di tenuta adatto al mezzo di lavoro.

- Se dotato di attuatore, controllare regolarmente la coppia dell'attuatore e lo stato del finecorsa.

Servizio post-vendita

-Periodo di garanzia: 12 mesi di garanzia a partire dalla data di spedizione, contro difetti di fabbricazione.

-Forniamo supporto tecnico inclusa la revisione dei disegni, la conferma dei parametri e la guida operativa.

-Il nostro team di ingegneri risponde alle domande tecniche entro 24 ore lavorative.

-I pezzi di ricambio (sedi, guarnizioni, premistoppa dello stelo) sono disponibili per il riordine.

-È possibile organizzare una consulenza tecnica in loco per ordini di progetti su larga scala.

Nota: la garanzia NON copre i danni causati da installazione errata, funzionamento errato o condizioni inadeguate del supporto.

Prodotti consigliati correlati

-Valvola a sfera flottante (valvola a sfera in acciaio inossidabile da 2 pezzi/3 pezzi)

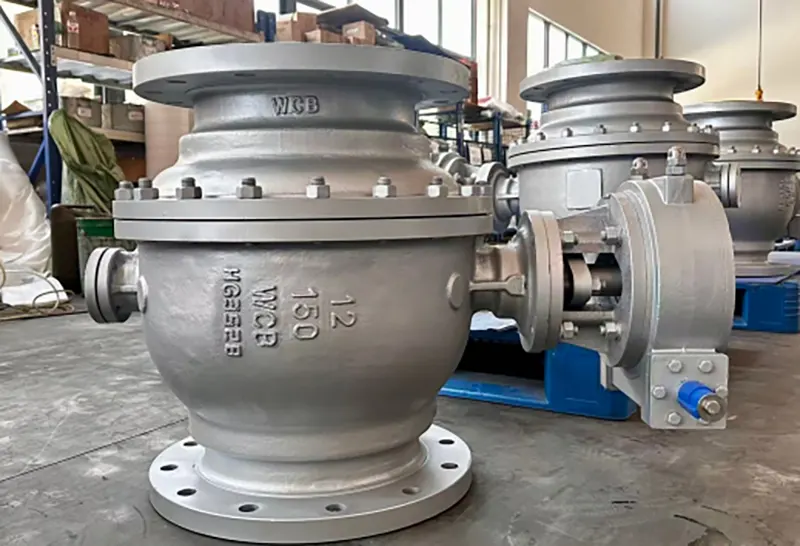

-Valvola a sfera con perno fisso in acciaio al carbonio WCB

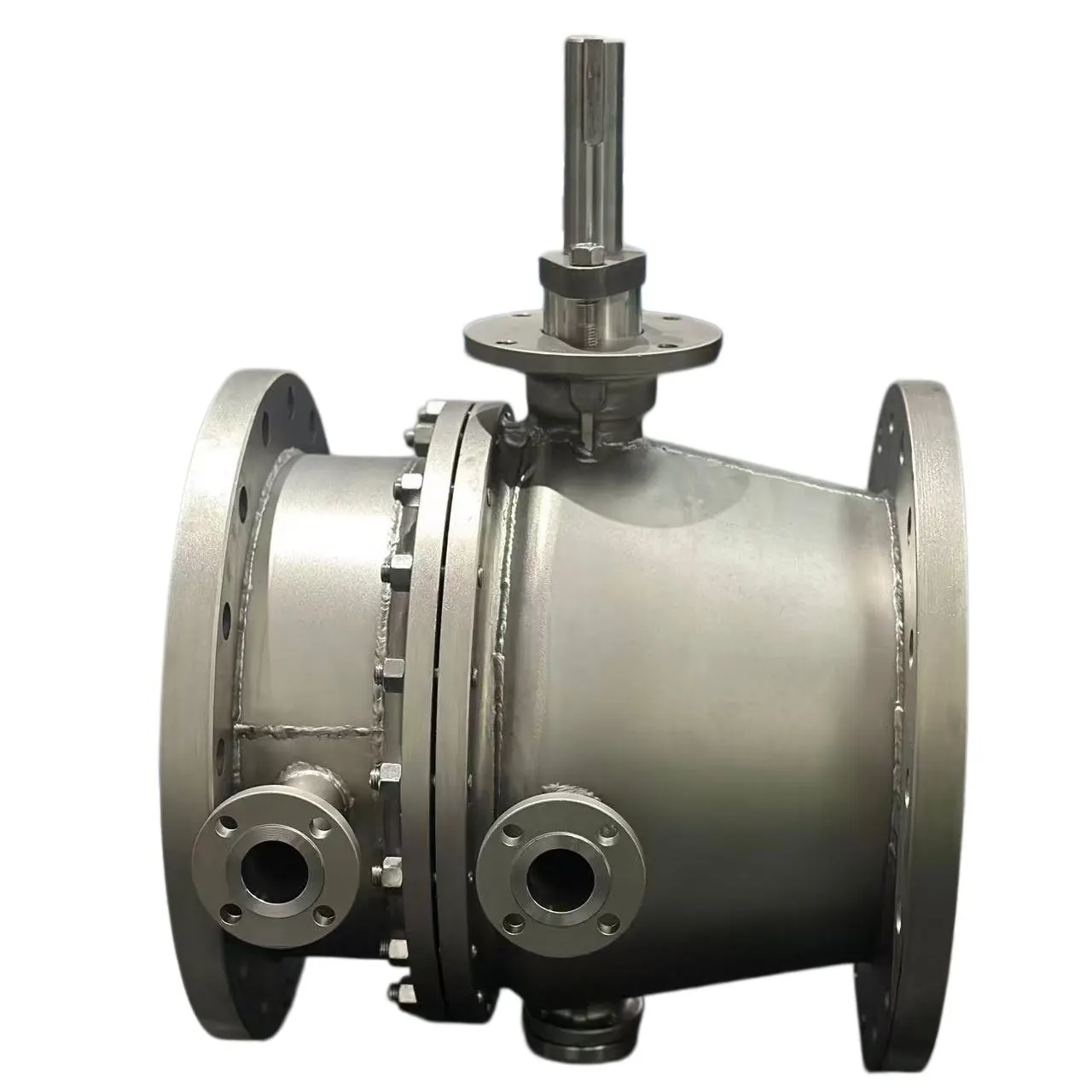

-Valvola a sfera fissa isolata con camicia per fluidi ad alta viscosità

-Valvola a sfera con set completo di attuatore pneumatico/elettrico

-Valvola a sfera fissa in metallo con tenuta dura per servizio ad alta temperatura

La forza della nostra fabbrica

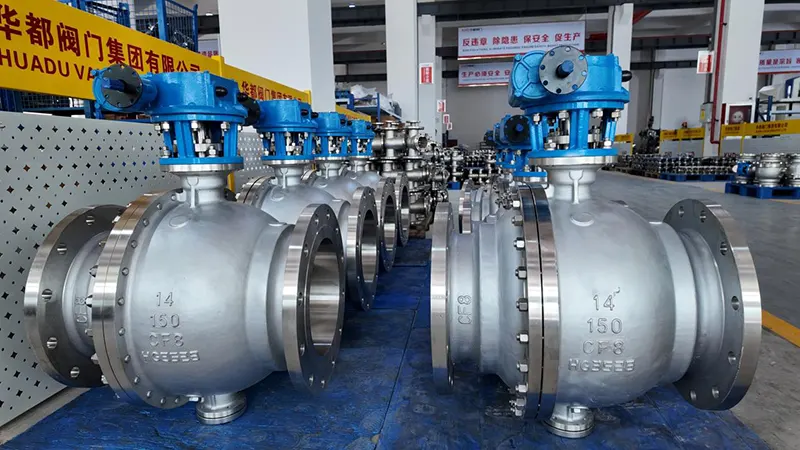

Huadu Valve Group si trova a Wenzhou in Cina, specializzato nella progettazione, forgiatura, lavorazione e assemblaggio di valvole industriali. Possediamo linee di produzione complete tra cui officina di forgiatura, officina di lavorazione CNC, officina di assemblaggio e laboratorio di prova indipendente. Tutti i processi produttivi critici vengono completati internamente e non completamente esternalizzati. Abbiamo una vasta esperienza per gli ordini di progetti di gas petrolifero, petrolchimici e di approvvigionamento idrico all'estero. I nostri prodotti vengono esportati nel Sud-Est asiatico, Medio Oriente, Europa e altre regioni.

Chiama per informazioni

Vi preghiamo di inviarci i vostri requisiti dettagliati sulle condizioni di lavoro, inclusi dimensioni, pressione, mezzo, temperatura, tipo di funzionamento e richieste speciali. Il nostro team tecnico valuterà e preparerà a breve un preventivo formale. Benvenuto ordine del campione e cooperazione su grandi progetti.
