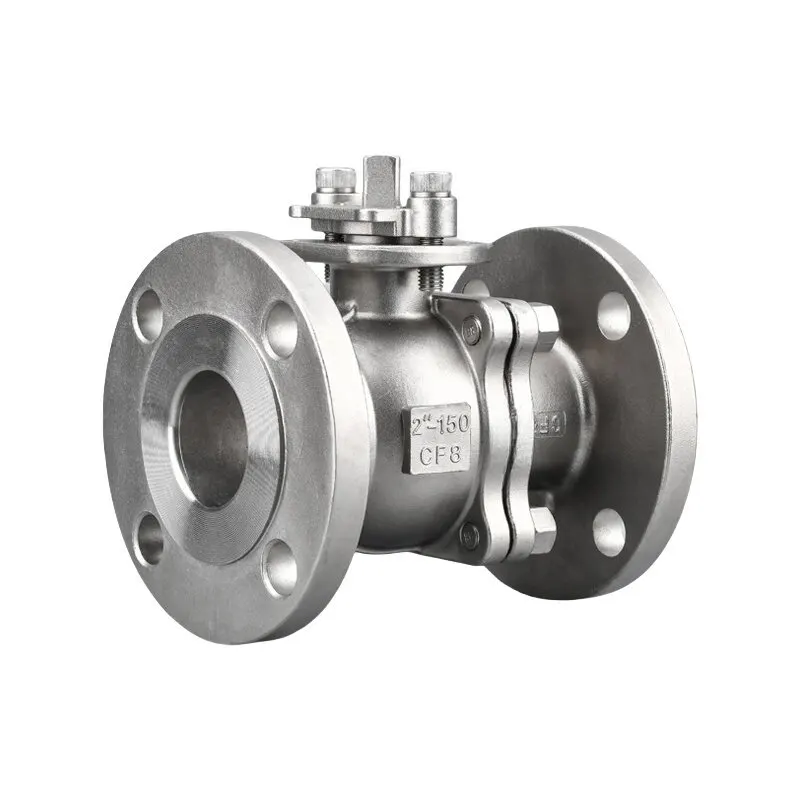

Valvola a sfera manuale in acciaio inossidabile da 1 pezzo

La valvola a sfera manuale in acciaio inossidabile a 2 pezzi è una valvola industriale versatile progettata per l'intercettazione delle tubazioni e il controllo del flusso. Prodotto da Huadu Valve Group, utilizza materiale in acciaio inossidabile SS304 / SS316 ed è adatto per condizioni di lavoro industriali generali.

È ampiamente utilizzato negli impianti di trattamento dell'acqua, nelle condotte ausiliarie chimiche, nelle linee di processo per uso alimentare e nelle tubazioni marine di bordo dove la resistenza alla corrosione e una manutenzione conveniente sono fondamentali.

Garantiscono un funzionamento stabile e una lunga durata in ambienti industriali esigenti.

Attributi chiave

Materie prime e vantaggi strutturali

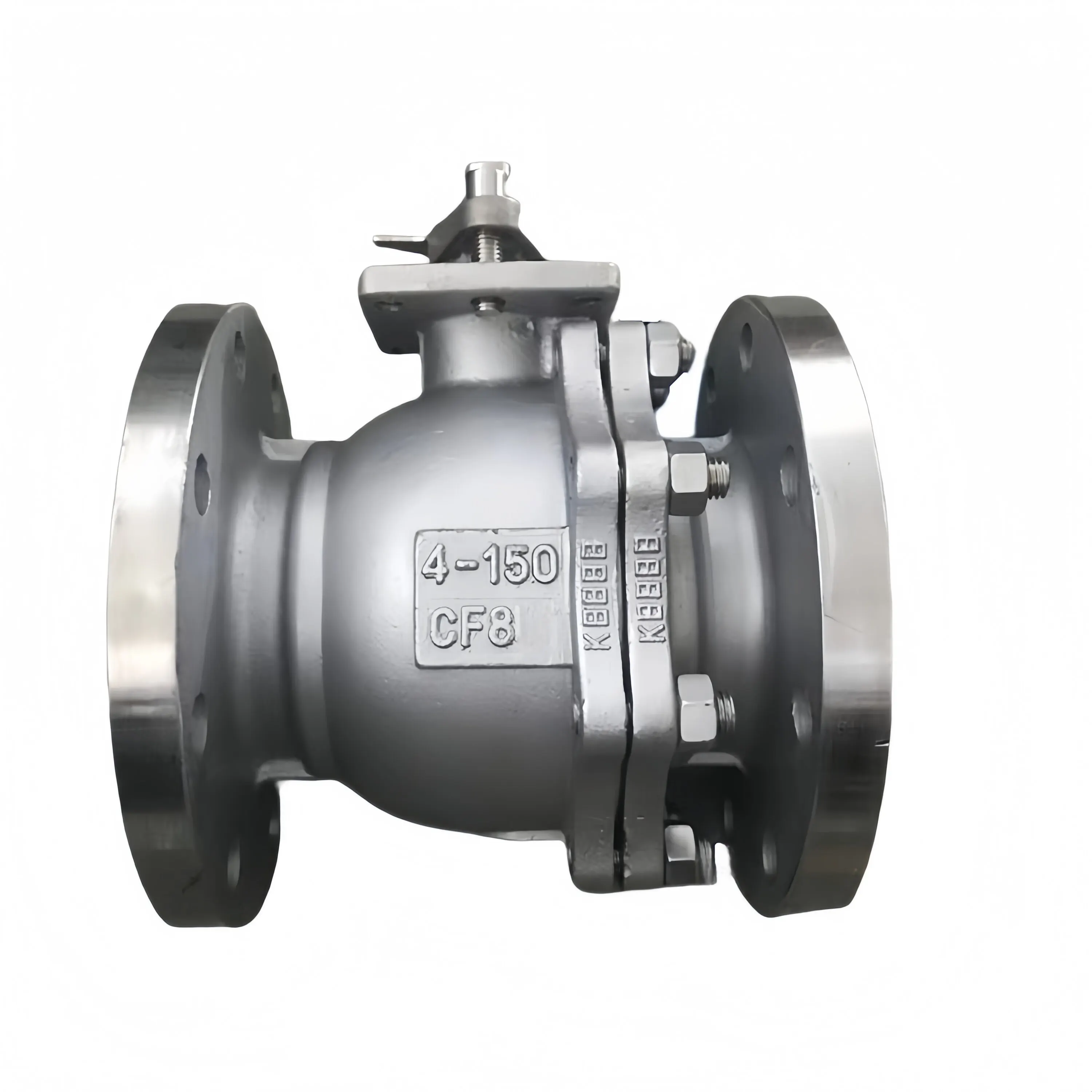

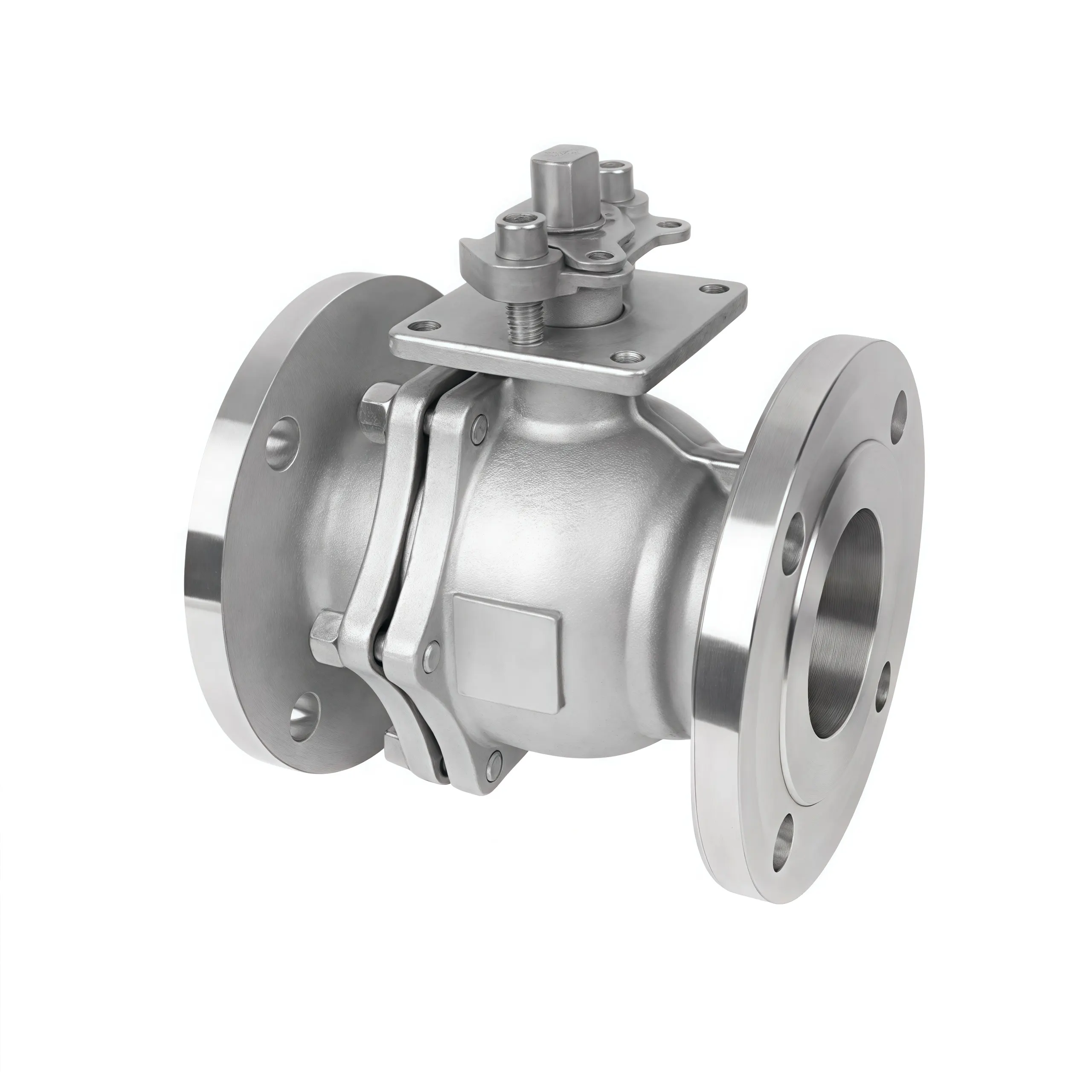

Pratica costruzione a corpo diviso in due pezzi

La valvola a sfera manuale in acciaio inossidabile a 2 pezzi adotta un design a due pezzi con corpo diviso, offrendo questi vantaggi fondamentali:

-Facile smontaggio per ispezione e sostituzione dei pezzi di ricambio senza rimuovere l'intera valvola dalla tubazione

-Sfera, sedi e stelo accessibili dopo aver allentato i bulloni di collegamento, risparmiando tempo per la manutenzione ordinaria

-Peso complessivo ragionevole, più leggero delle valvole a sfera in fusione completamente flangiate per una movimentazione e un'installazione più semplici

-I bulloni del corpo serrati uniformemente prevengono perdite dal giunto in condizioni di normale fluttuazione della pressione

-Supporta la sostituzione indipendente dei componenti interni invece dello smaltimento completo della valvola in caso di usura della sede

Corpo in acciaio inossidabile di alta qualità

La valvola a sfera manuale in acciaio inossidabile a 2 pezzi è realizzata con opzioni in acciaio inossidabile SS304 e SS316, garantendo:

- Prestazioni antiruggine e anticorrosione superiori per ambienti umidi, salati e leggermente corrosivi

- Nessun residuo di ruggine che possa contaminare i mezzi fluenti per condutture idriche e igieniche

- Difetti interni di fusione ridotti per prestazioni anti-fessurazione e anti-deformazione in caso di cicli frequenti

- Riduzione dei guasti imprevisti e delle spese di sostituzione a lungo termine

Ispezione rigorosa dei materiali

Ogni lotto di materie prime viene testato per garantire:

- Composizione accurata del materiale per i gradi SS304/SS316

- Nessun materiale riciclato o scadente

- Prestazioni meccaniche stabili per il funzionamento continuo sul campo

Vantaggi del funzionamento manuale della maniglia a leva

Il collegamento della maniglia a leva con valvola a sfera manuale in acciaio inossidabile a 2 pezzi fornisce:

- Semplice funzionamento on-off a 90 gradi, non è necessaria alcuna alimentazione elettrica o aria compressa

- Feedback visivo chiaro sulla posizione per un rapido giudizio sullo stato sul posto

- Dispositivo di lock out opzionale per la gestione della sicurezza antimanomissione

- Base di montaggio standard ISO 5211 per il successivo retrofit dell'attuatore senza modifica del corpo

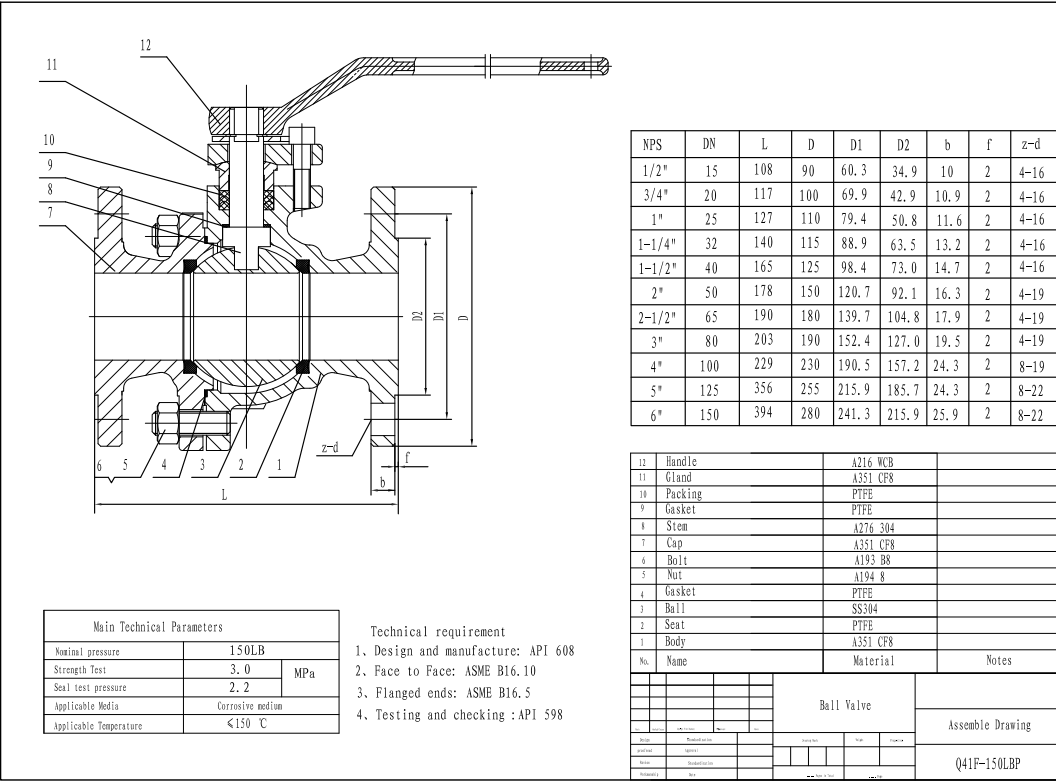

Specifiche tecniche

Parametri standard

Dimensioni: DN15-DN100 (stock normale)

Pressione nominale: PN16 / PN25 / PN40/PN64/PN100

Materiale: acciaio inossidabile SS304, SS316

Intervallo di temperatura: da -20°C a 180°C (a seconda del materiale del sedile)

Processo di produzione

- Fusione di precisione in acciaio inossidabile

- Trattamento termico per proprietà materiali stabili

- Lavorazioni CNC di precisione per superfici di tenuta

- Assemblaggio completo con struttura dello stelo standard a prova di esplosione

Caratteristiche prestazionali

- Superficie interna liscia per evitare accumuli di calcare

- Prestazioni di tenuta a perdita zero con sedi in PTFE

- Stelo a prova di esplosione come configurazione di sicurezza standard

- Resistere al colpo d'ariete e allo shock di pressione improvviso

- Progettato per il servizio di isolamento completamente aperto/completamente chiuso

Aree di applicazione

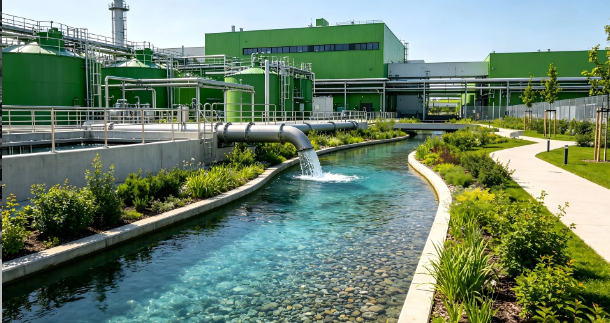

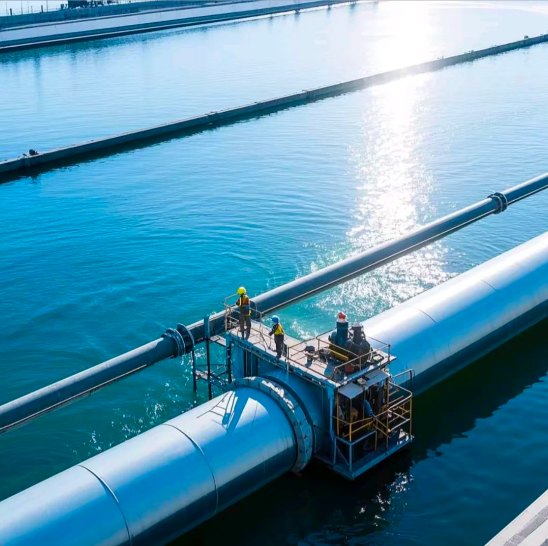

Industria del trattamento delle acque

La valvola a sfera manuale in acciaio inossidabile a 2 pezzi è ampiamente utilizzata in:

- Impianti comunali di trattamento delle acque

- Pulire le tubazioni dell'acqua di servizio

- Tubazioni del sistema di circolazione dell'acqua

- Apparecchiature ausiliarie per l'approvvigionamento idrico

Industria chimica

- Condotte ausiliarie chimiche

- Sistemi di controllo dei fluidi leggermente corrosivi

- Linee di processo igieniche e per uso alimentare

Uso industriale generale

- Condotte ausiliarie per piccole officine

- Punti di isolamento di backup

- Sistemi di tubazioni marine di bordo

- Costruzione di nuove condotte e rinnovamento delle vecchie attrezzature del sito

Supporto per la qualità e l'approvvigionamento di progetti

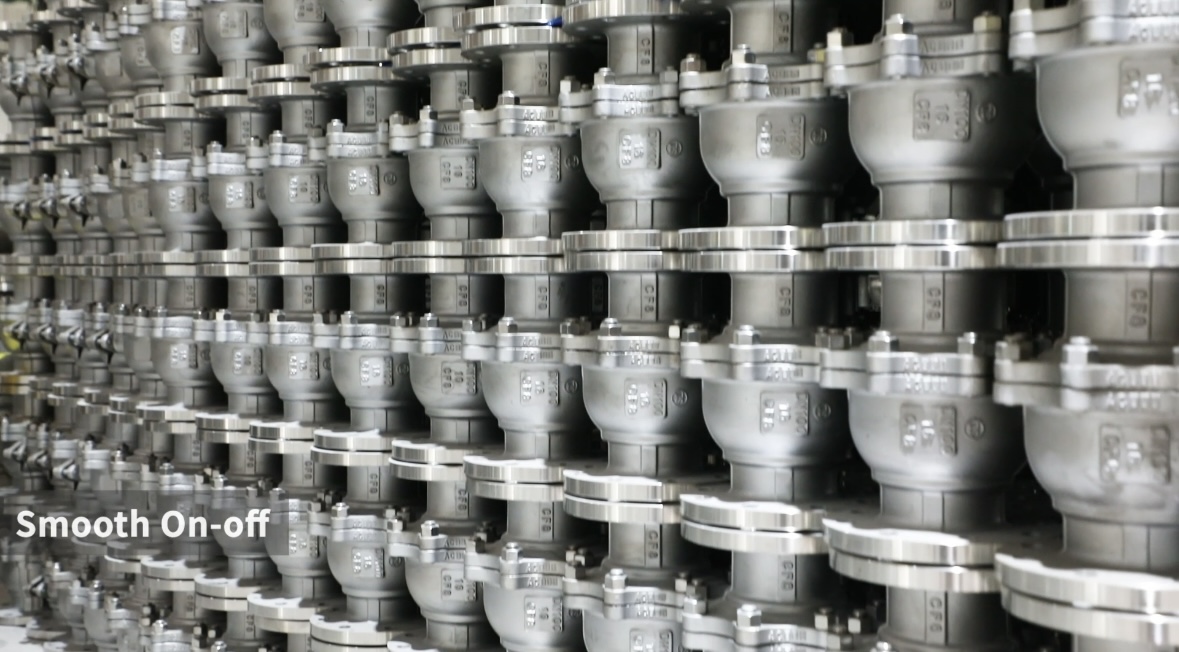

In qualità di produttore di valvole professionale in possesso di certificazioni CE, ISO e API, ogni valvola a sfera manuale in acciaio inossidabile a 2 pezzi viene sottoposta a test di pressione e test di tenuta prima della spedizione. Il nostro controllo di qualità interno copre il controllo delle materie prime, l'ispezione della fusione della carrozzeria, l'assemblaggio e il test delle prestazioni finali. I rapporti sui test dei materiali e i documenti di ispezione possono essere forniti per i registri di progetto o per l'utilizzo nelle gare d'appalto. Anche gli ordini di quantità campione vengono sottoposti a un'ispezione completa in fabbrica.

Supportiamo la personalizzazione OEM e ODM in base alle condizioni del sito del cliente. Le opzioni disponibili includono diversi gradi di acciaio inossidabile, classi di pressione, materiali di tenuta, connessioni terminali e strutture di maniglie di bloccaggio. Il MOQ flessibile supporta test di campioni, ordini di stoccaggio e acquisti di progetti di grandi volumi. Le nostre valvole a sfera manuali in acciaio inossidabile a 2 pezzi vengono esportate in tutto il mondo e ottengono ordini ripetuti da clienti industriali globali.

Come funziona l'operazione di gestione manuale per il controllo quotidiano della pipeline?

Questa valvola a sfera manuale in acciaio inossidabile a 2 pezzi utilizza una semplice maniglia a leva per il funzionamento on-off a 90 gradi. Non è necessaria alcuna fornitura d'aria, né alcuna fonte di alimentazione. Questo è un grande vantaggio per i siti senza infrastruttura elettrica o di aria compressa. Gli operatori possono passare rapidamente dalla posizione completamente aperta a quella completamente chiusa. La maniglia mostra anche un chiaro feedback della posizione: allineata con il mezzo a tubo aperto, trasversalmente rispetto al mezzo a tubo chiuso. Le persone possono capire a colpo d'occhio lo stato della valvola. È adatto ai luoghi in cui non è necessario il controllo remoto automatico. Molte piccole officine, condotte ausiliarie e punti di isolamento di riserva preferiscono le valvole manuali per il loro basso tasso di guasto. La maniglia può anche essere dotata di un dispositivo di blocco se i clienti necessitano di protezione antimanomissione per la gestione della sicurezza. Manteniamo anche il supporto di montaggio ISO 5211 sulla maggior parte delle unità. Se gli utenti desiderano aggiungere attuatori pneumatici o elettrici in un secondo momento, non è necessaria alcuna modifica aggiuntiva sul corpo della valvola stessa.
